Para projetar uma proteção eficaz, é preciso entender o adversário. O raio não é uma ‘faísca grande’: é um fenômeno físico com etapas bem definidas e parâmetros mensuráveis — corrente de pico, carga transferida, energia específica e taxa de variação. São exatamente esses parâmetros que ditam o dimensionamento dos componentes do SPDA, a escolha dos DPS e os critérios de seção dos condutores. Conhecer a física da descarga é o que separa um projeto baseado em norma de um projeto baseado em ‘praxe’.
Neste artigo descrevo como a descarga atmosférica se forma — do líder descendente à corrente de retorno — e os parâmetros que a caracterizam, com destaque para as formas de onda normalizadas (10/350 µs e 8/20 µs) usadas em ensaio. Em seguida, percorro os efeitos do raio: térmico, eletrodinâmico, as sobretensões conduzidas e induzidas, e a interferência em sistemas eletrônicos.
Resumo técnico
O raio começa com um líder descendente em passos, que é encontrado por um líder ascendente da estrutura; o fechamento do canal dispara a corrente de retorno — dezenas de kA em microssegundos. Os parâmetros-chave são corrente de pico, carga, energia específica e di/dt. Em ensaio, a primeira descarga é representada pela onda 10/350 µs (energia) e as subsequentes pela 8/20 µs (taxa). Os efeitos são térmico, eletrodinâmico, sobretensões e interferência eletromagnética.Quero entender o risco de descargas na minha instalação
1. Como o raio se forma

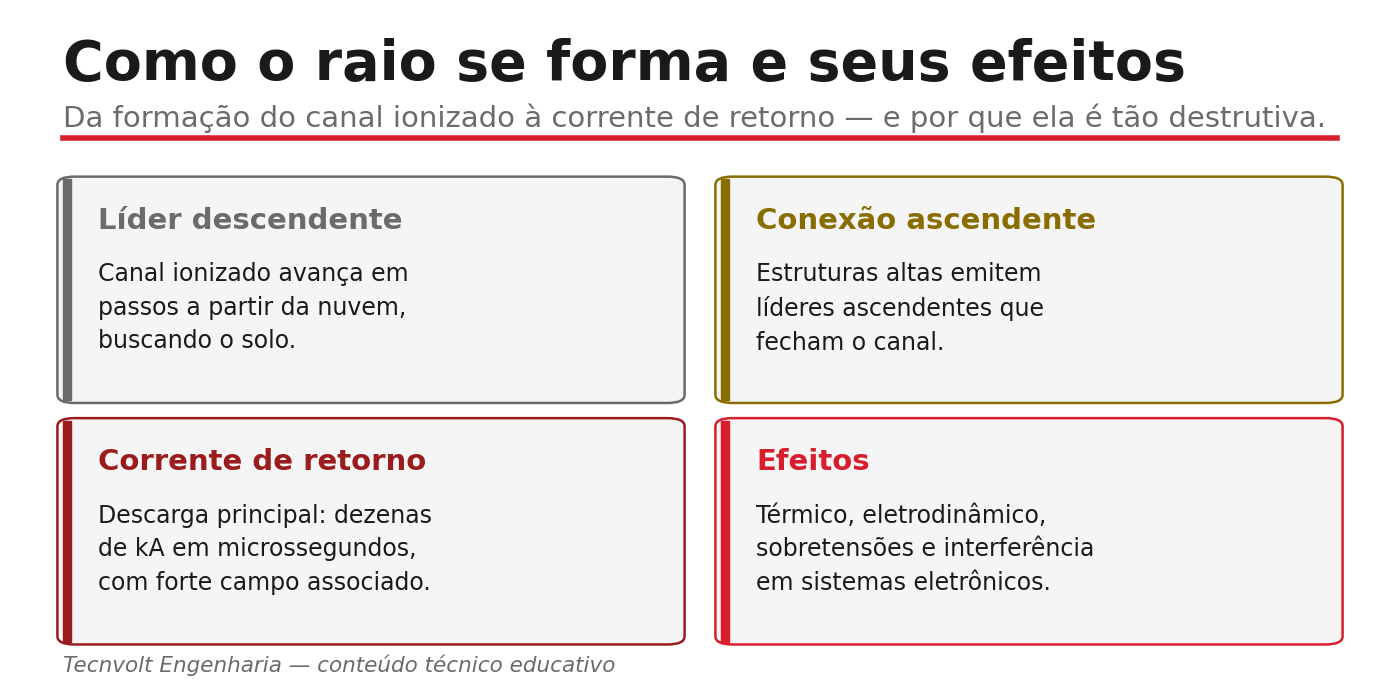

A descarga nuvem-solo mais comum (negativa descendente) começa com o acúmulo de cargas na base da nuvem. Quando o campo elétrico atinge o valor de ruptura do ar, parte um líder descendente, um canal ionizado que avança em passos rumo ao solo. À medida que ele se aproxima, o campo no solo e nas estruturas altas se intensifica, e pontos elevados (incluindo os captores do SPDA) emitem líderes ascendentes.
Quando um líder ascendente encontra o descendente, o canal se fecha e ocorre a corrente de retorno — a descarga principal, intensamente luminosa, que escoa a carga acumulada. É nesse instante que circulam as dezenas de quiloampères que o SPDA precisa conduzir. Frequentemente seguem-se descargas subsequentes pelo mesmo canal, com menor carga, porém alta taxa de variação.
2. Os parâmetros que importam
O dano que o raio causa depende de parâmetros distintos, e cada efeito é governado por um deles:
- Corrente de pico (I): define a elevação de potencial no aterramento e os esforços eletrodinâmicos.
- Carga (Q = ∫i dt): responsável pela fusão de metais nos pontos de incidência (efeito térmico no captor).
- Energia específica (∫i²dt): aquecimento dos condutores e esforço nos componentes.
- Taxa de variação (di/dt): determina as tensões induzidas em laços e cabos próximos — a principal fonte de dano à eletrônica.

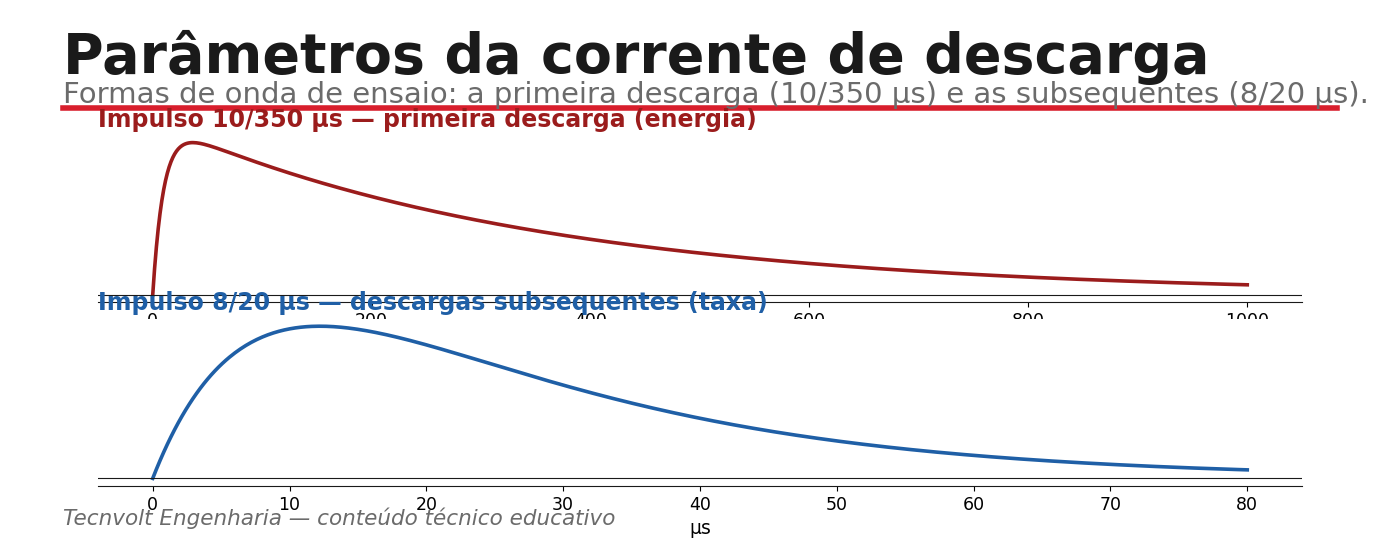

As normas representam esses parâmetros por formas de onda padronizadas: a 10/350 µs, de cauda longa, simula a energia e a carga da primeira descarga (usada para ensaiar DPS Classe I); e a 8/20 µs, mais curta, simula as descargas subsequentes e os surtos induzidos (usada para DPS Classe II).
3. Os efeitos do raio
Efeito térmico: a carga concentrada funde e vaporiza material no ponto de incidência; é o que exige seções e espessuras mínimas nos captores e condutores.
Efeito eletrodinâmico: condutores percorridos por correntes elevadas sofrem forças mecânicas intensas, podendo se deslocar ou romper fixações — daí a necessidade de fixação robusta das descidas.
Sobretensões conduzidas: parte da corrente penetra pelas linhas de energia, dados e telecom, exigindo DPS coordenados para limitar a tensão a níveis suportáveis.
Sobretensões induzidas: o campo magnético do canal induz tensões em laços de cabeamento próximos, mesmo sem contato direto — a causa mais frequente de queima de eletrônica em descargas indiretas.
Por que isso orienta o projeto
Captores e condutores são dimensionados pela carga e energia (efeito térmico); as fixações, pelo esforço eletrodinâmico; os DPS, pelas ondas 10/350 e 8/20; e a blindagem/equipotencialização, pela taxa de variação que induz sobretensões. Entender a física é dimensionar cada parte pelo parâmetro certo.
Aviso técnico
Os valores de corrente, carga e energia associados a cada nível de proteção constam da NBR 5419-1. Use-os conforme a norma; superestimar ou subestimar os parâmetros leva a projetos inseguros ou antieconômicos.
