A pergunta que deve abrir todo projeto de SPDA não é ‘qual para-raios usar’, mas ‘esta estrutura precisa de proteção e, se sim, em que nível?’. Quem responde a isso é a análise de risco da NBR 5419-2. Ignorá-la — definindo o nível de proteção por hábito ou por imposição comercial — é o erro mais comum e mais caro do setor: leva tanto a sistemas insuficientes (que não protegem) quanto a sistemas superdimensionados (que desperdiçam recurso).
Neste artigo explico a lógica do gerenciamento de risco: como se estima a frequência de descargas, quais são as fontes de dano e os componentes de risco, como o risco total é calculado e comparado ao risco tolerável, e como esse resultado define a necessidade de proteção e o nível de proteção (NP) exigido.
Resumo técnico
A NBR 5419-2 estima o número anual de eventos perigosos a partir da densidade de descargas (Ng) e da área de exposição da estrutura e das linhas. Combina isso com probabilidades de dano e perdas para calcular os riscos R1 (vida humana), R2 (serviço público), R3 (patrimônio cultural) e R4 (econômico). Cada risco é comparado a um risco tolerável (RT). Se R > RT, a proteção é obrigatória, e o nível de proteção (NP I a IV) é escolhido para reduzir o risco abaixo do tolerável.Quero a análise de risco de SPDA da minha estrutura
1. Frequência de eventos perigosos
O ponto de partida é estimar quantas vezes por ano a estrutura (e suas linhas) tende a ser atingida ou afetada. Isso depende da densidade de descargas atmosféricas para a terra (Ng) da região — quantos raios por km² por ano — e da área de exposição equivalente, que considera as dimensões e a altura da estrutura (estruturas altas ‘capturam’ descargas de uma área maior).
O mesmo raciocínio se aplica às linhas que entram na edificação (energia, telecom), que também captam descargas diretas e próximas e conduzem surtos para dentro.
2. Fontes de dano, tipos de dano e componentes de risco

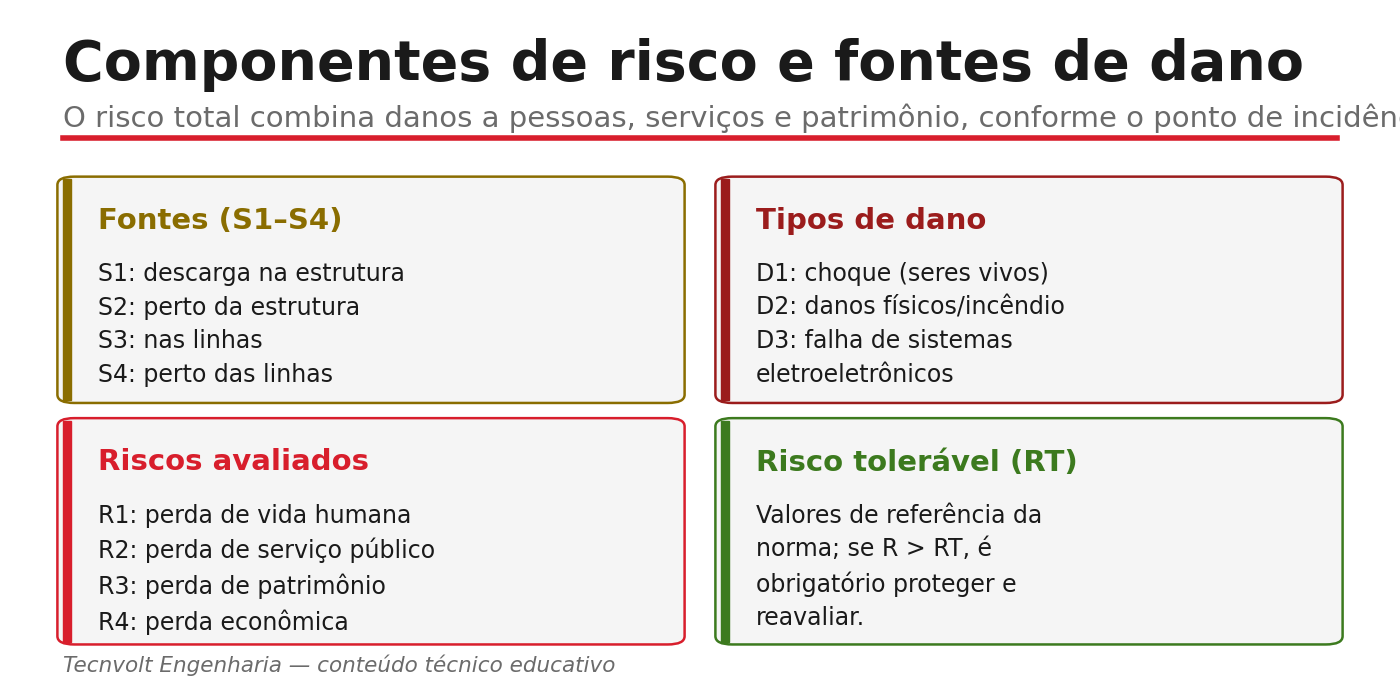

A norma classifica de onde vem o dano e o que ele afeta. A figura resume essa estrutura.
As fontes (S1–S4) distinguem descarga na estrutura, perto dela, nas linhas e perto das linhas. Os tipos de dano (D1–D3) são ferimento a seres vivos por choque, danos físicos (incêndio/explosão) e falha de sistemas eletroeletrônicos. Da combinação surgem os componentes de risco, somados nos riscos avaliados: R1 (perda de vida humana), R2 (perda de serviço ao público), R3 (perda de patrimônio cultural) e R4 (perda econômica).
3. Comparação com o risco tolerável

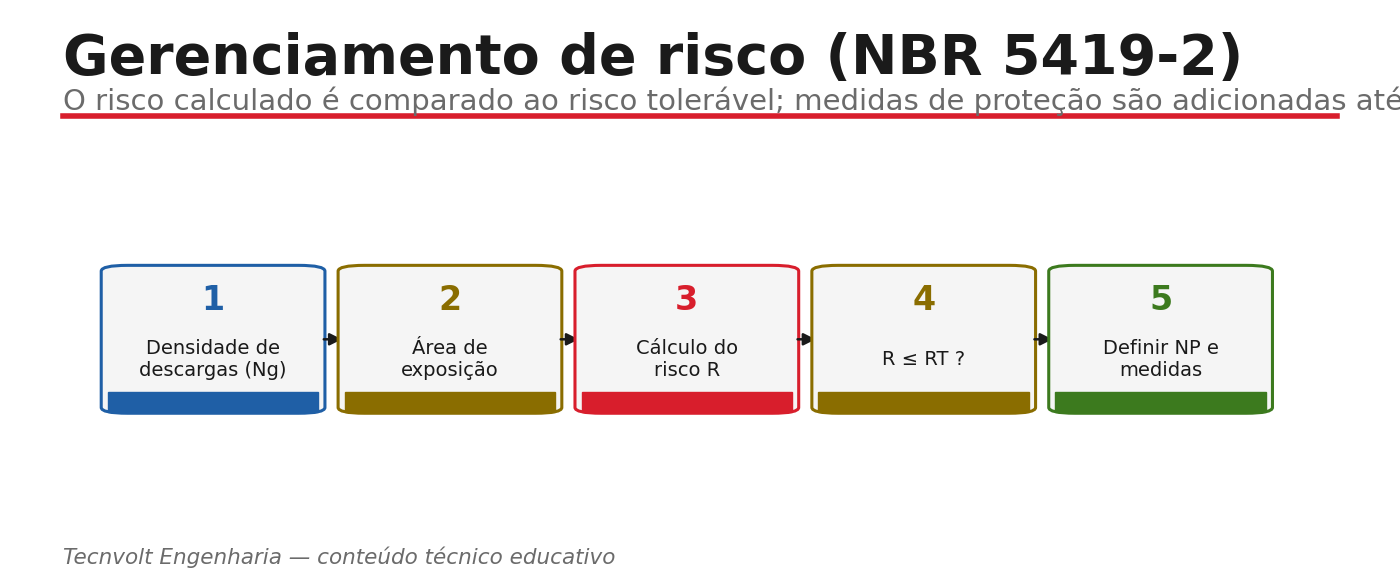

Para cada risco relevante, calcula-se o valor R e compara-se ao risco tolerável RT definido pela norma (por exemplo, valores de referência para perda de vida humana). A lógica é direta:
Quando R supera RT, adicionam-se medidas de proteção — o SPDA com determinado NP, DPS, equipotencialização, medidas contra incêndio — e recalcula-se o risco até que R fique abaixo do tolerável. O NP resultante (I, II, III ou IV) é o que alimenta o projeto da Parte 3.
Boa prática
A análise de risco é um cálculo, não um chute. Levante corretamente Ng da região, as dimensões reais da estrutura, o tipo de ocupação e as linhas entrantes. O resultado define objetivamente o NP — e documenta tecnicamente por que a proteção é (ou não) necessária, o que protege o responsável legal.
Aviso técnico
Os valores de Ng, os fatores de ponderação e o risco tolerável constam da NBR 5419-2 e de seus anexos. Use os dados e tabelas da norma vigente; estimativas grosseiras invalidam a análise e o laudo.
Pedir relatório de gerenciamento de risco NBR 5419-2
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia realiza o gerenciamento de risco conforme a NBR 5419-2: levantamos a densidade de descargas da região, as dimensões e a ocupação da estrutura e as linhas entrantes, calculamos os componentes de risco e comparamos ao risco tolerável. O resultado define o nível de proteção e fundamenta o projeto e o laudo, com responsabilidade técnica. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre análise de risco de SPDA
Perguntas frequentes
Para que serve a análise de risco da NBR 5419-2?
Para determinar, de forma objetiva, se uma estrutura precisa de SPDA e qual nível de proteção é necessário. Ela calcula o risco a partir da exposição a descargas e das consequências, comparando-o ao risco tolerável definido pela norma.
O que define o nível de proteção (NP)?
O resultado da análise de risco. Quando o risco calculado supera o tolerável, escolhe-se o NP (I a IV) e as medidas necessárias para reduzir o risco abaixo do limite. Não se deve definir o NP por hábito ou imposição comercial.
O que é Ng?
É a densidade de descargas atmosféricas para a terra — o número de raios por km² por ano em uma região. Junto com a área de exposição da estrutura, estima quantos eventos perigosos podem ocorrer por ano.
Uma estrutura pode dispensar SPDA?
Sim, se a análise de risco indicar que o risco calculado já é menor ou igual ao tolerável sem proteção. A própria análise documenta tecnicamente essa conclusão, o que é importante para a conformidade legal.
Referências técnicas
- ABNT NBR 5419-2 — Gerenciamento de risco.
- IEC 62305-2 — Risk management.
- ABNT NBR 5419-1 — Princípios gerais (parâmetros e níveis de proteção).
- Mapas de densidade de descargas (Ng) de fontes reconhecidas para o Brasil.
As normas são citadas pelo escopo. Confirme sempre a edição vigente e os dados de Ng aplicáveis antes de calcular.
