O PRPD (Phase-Resolved Partial Discharge) é a representação que transforma milhares de pulsos de descarga parcial em uma assinatura interpretável. Construído pela acumulação dos pulsos em função da fase da tensão aplicada (φ), da amplitude (q) e da contagem (n), o padrão φ-q-n é a base do diagnóstico moderno de DP. Este artigo explica como o PRPD é construído, a física que o molda e como extrair informação dele — com suas limitações.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

1. O que é o PRPD

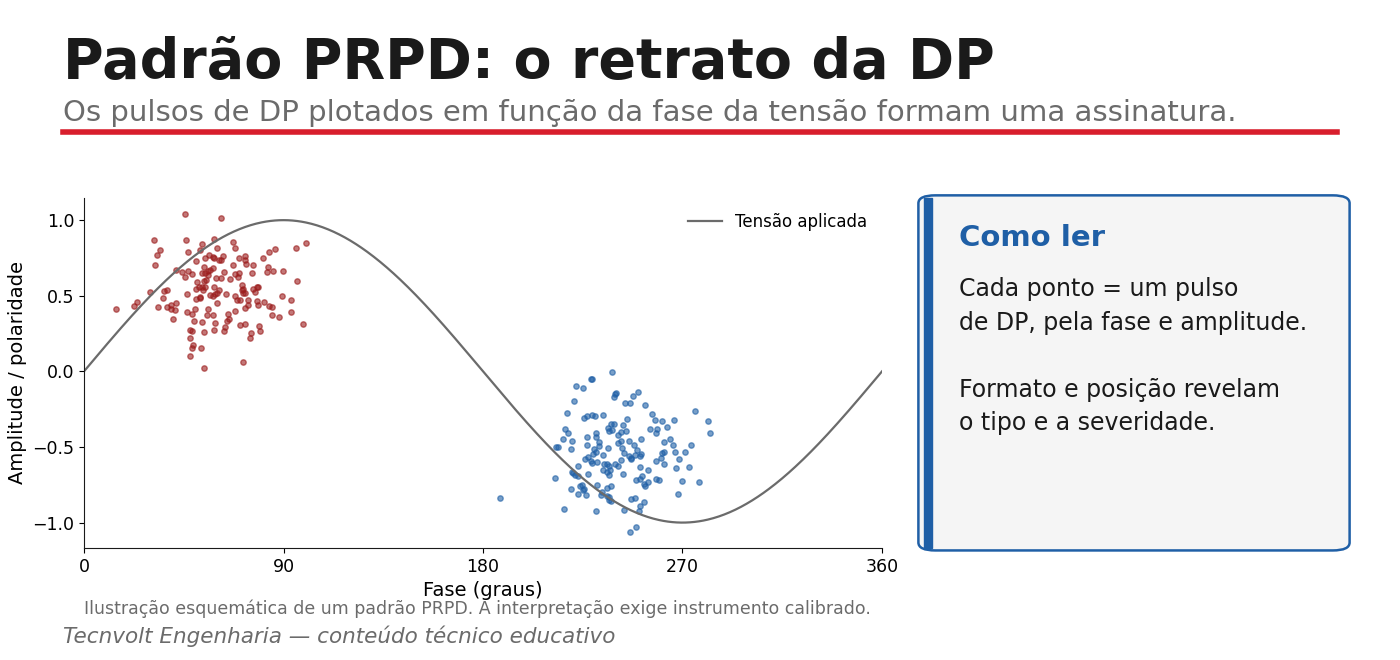

O PRPD é um histograma que registra, ao longo de muitos ciclos da tensão de ensaio, três informações para cada pulso de DP: a fase φ em que ocorreu (0° a 360°, referenciada à tensão aplicada), a amplitude q (carga aparente) e o número de ocorrências n naquela combinação. O resultado é uma distribuição φ-q-n, frequentemente apresentada como mapa de densidade colorido sobreposto à senoide de referência. A acumulação estatística é o que faz emergir uma “forma” característica do mecanismo.

2. Eixos e construção

O eixo horizontal é a fase, sincronizada com a tensão de operação ou de ensaio — daí “resolvido em fase”. O eixo vertical é a amplitude do pulso (positiva e negativa, conforme o semiciclo). A terceira dimensão, a contagem n, costuma ser codificada em cor ou densidade. Quanto mais longo o tempo de aquisição, mais robusta a estatística e mais estável o padrão. A correta referência de fase é essencial: um erro de sincronismo desloca todo o padrão e compromete a interpretação.

3. A física por trás do padrão

Por que os pulsos se agrupam em regiões específicas? Porque a descarga interna se inicia quando a tensão sobre a cavidade ultrapassa a tensão de início U_i. Como essa tensão acompanha a tensão aplicada com uma defasagem capacitiva, as descargas tendem a ocorrer nos trechos de subida, antes dos picos positivo e negativo — formando os dois clusters característicos da DP interna.

As cargas superficiais residuais depositadas nas paredes da cavidade após cada descarga alteram o campo local no ciclo seguinte (efeito de memória), o que explica a dispersão e parte da assimetria entre semiciclos. Em descargas de superfície e corona, a geometria e o mecanismo diferentes produzem distribuições mais largas e tipicamente assimétricas.

4. Assinaturas típicas

• Interna (cavidade) — dois clusters relativamente simétricos, próximos aos cruzamentos por zero ascendentes, antes dos picos; forma a “borboleta” clássica;
• Superficial — clusters mais largos, frequentemente assimétricos, ligados a contaminação e distribuição de campo na superfície;
• Corona (no ar) — concentração marcada em um dos semiciclos, com amplitude relativamente estável;
• Ruído — distribuição difusa, sem correlação de fase clara, ou síncrona com chaveamentos — precisa ser distinguido da DP genuína.

É fundamental tratar essas assinaturas como hipóteses: os padrões reais variam com o ativo, o sensor e a presença simultânea de várias fontes.

5. Como ler o PRPD na prática

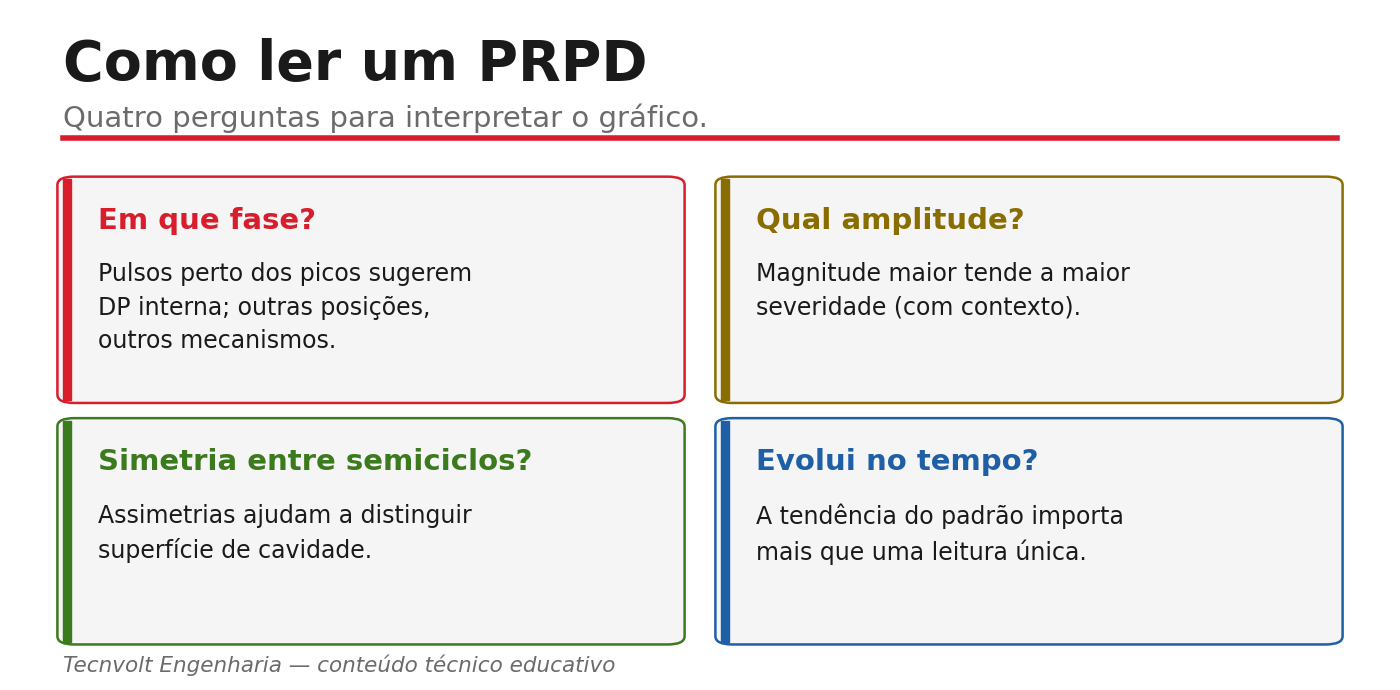

A leitura cruza quatro aspectos: posição em fase (onde se concentram os pulsos), amplitude (magnitude/severidade), simetria entre semiciclos e, sobretudo, evolução temporal. Parâmetros estatísticos dos clusters (assimetria, curtose, fator de correlação entre semiciclos) são usados em técnicas de fingerprinting e classificação automática, mas a decisão final permanece de engenharia.

6. Limitações e cuidados

O PRPD é poderoso, mas não infalível. Quando várias fontes de DP coexistem, seus padrões se sobrepõem e dificultam a separação — daí o uso de técnicas de separação por tempo/frequência (clustering por forma de pulso). O ruído pode imitar ou mascarar a DP. E o padrão depende do sensor e do ponto de medição. Por isso, o PRPD é mais confiável quando combinado com a quantificação calibrada em pC, com a localização (acústico/UHF) e com o histórico do ativo.

7. A tendência manda

Mais do que um único PRPD, o que melhor revela a saúde da isolação é a sequência de padrões ao longo do tempo. Um cluster que cresce em amplitude, ganha densidade ou muda de forma sinaliza evolução do mecanismo. Comparar a máquina/equipamento com ele mesmo, nas mesmas condições de medição, é a prática mais robusta.

8. Como a Tecnvolt interpreta o PRPD

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, adquire o PRPD com instrumentos calibrados (IEC 60270), analisa fase, amplitude, simetria, parâmetros estatísticos e tendência, e correlaciona com o tipo de ativo e com técnicas de localização, entregando um laudo que traduz o padrão em condição e recomendação.

Perguntas frequentes

O que significam os eixos do PRPD?

Fase da tensão (φ, 0°–360°) no eixo horizontal, amplitude do pulso (q) no vertical e número de ocorrências (n) em cor/densidade — daí a notação φ-q-n.

Por que as descargas internas formam dois clusters?

Porque a ignição ocorre quando a tensão na cavidade supera U_i, o que acontece nos trechos de subida antes de cada pico, em ambos os semiciclos.

O PRPD identifica o defeito sozinho?

Dá fortes indícios, mas a confirmação combina quantificação em pC, localização (acústico/UHF) e histórico — a conclusão é de engenharia.

Uma única aquisição basta?

É útil, mas a tendência ao longo do tempo é mais reveladora. Comparar PRPDs sucessivos mostra a evolução do mecanismo.
