Definido o nível de proteção pela análise de risco, o próximo passo é posicionar os captores de modo que nenhum ponto vulnerável da estrutura fique exposto. A NBR 5419-3 admite três métodos para isso — o ângulo de proteção (Franklin), a malha (Faraday) e a esfera rolante (modelo eletrogeométrico). Eles não são concorrentes: na prática, um bom projeto combina os três, usando cada um onde ele é mais adequado.
Neste artigo apresento os três métodos, o princípio físico de cada um e os critérios para escolher e combinar. O entendimento correto evita os dois extremos comuns: o excesso de captores Franklin desnecessários e a malha mal dimensionada que deixa volumes desprotegidos.
Resumo técnico

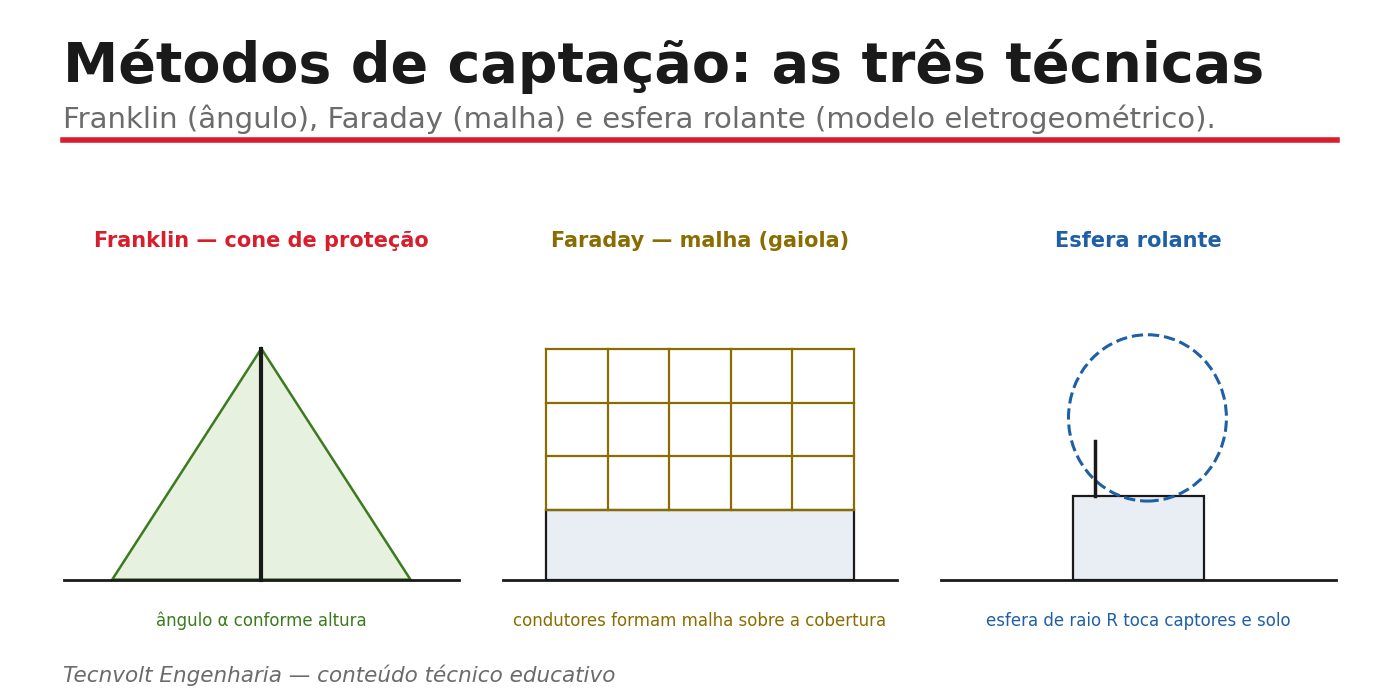

O método Franklin protege um volume cônico definido por um ângulo que diminui com a altura do captor. O método Faraday envolve a estrutura em uma malha de condutores cujo espaçamento depende do NP. A esfera rolante aplica o modelo eletrogeométrico: uma esfera de raio definido pelo NP ‘rola’ sobre a estrutura, e o que ela não toca fica protegido. Os três são aceitos pela NBR 5419-3 e costumam ser combinados.Quero definir o método de captação do meu SPDA
1. Método Franklin (ângulo de proteção)
É o método clássico do captor em haste. Cada captor protege um volume aproximadamente cônico, cujo semiângulo de abertura depende da altura do captor e do nível de proteção: quanto mais alto o captor e mais exigente o NP, menor o ângulo. É simples e eficaz para estruturas pequenas, mastros isolados e pontos altos específicos (chaminés, casas de máquinas), mas perde aplicabilidade em estruturas altas, onde o ângulo se torna muito fechado.
2. Método Faraday (malha)
Inspirado na gaiola de Faraday, envolve a estrutura com uma rede de condutores de captação (sobre a cobertura) e descidas, formando uma malha cujo espaçamento é definido pelo NP (por exemplo, 5×5 m no NP I até 20×20 m no NP IV). É o método preferido para coberturas planas e grandes áreas, e tem a vantagem de também reduzir os campos internos, beneficiando os sistemas eletrônicos.
3. Método da esfera rolante
É o método mais geral, baseado no modelo eletrogeométrico. Imagina-se uma esfera de raio R (definido pelo NP) rolando sobre a estrutura: onde a esfera toca, há risco de incidência e deve haver captor; o volume que a esfera não alcança fica protegido. Funciona para qualquer geometria e altura, sendo a ferramenta ideal para validar o conjunto e proteger saliências e bordas.

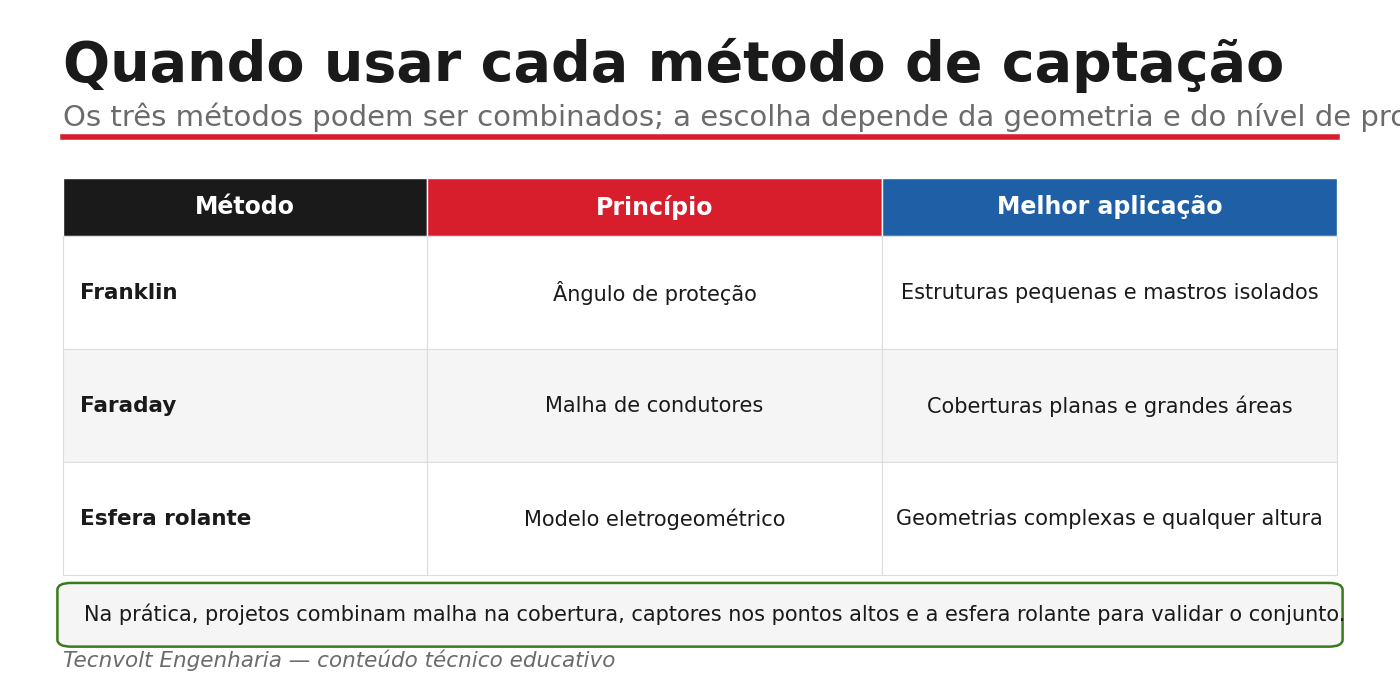

4. Quando usar cada um
Na prática, o projeto combina os métodos: malha sobre a cobertura plana (Faraday), captores Franklin nos pontos altos e salientes, e a esfera rolante para verificar que não restaram volumes expostos — especialmente nas bordas e cantos, onde a esfera ‘toca’ primeiro. Essa combinação entrega a melhor relação entre proteção, custo e estética.
Boa prática
Use a esfera rolante como ferramenta de validação final, independentemente do método principal escolhido. Bordas, cantos e equipamentos sobre a cobertura (antenas, casas de máquinas) são os pontos onde a esfera toca primeiro — e onde faltam captores em projetos malfeitos.
Aviso técnico
Os ângulos de Franklin, os espaçamentos de malha e os raios da esfera dependem do NP e constam da NBR 5419-3. Aplicar um método isolado sem verificar o conjunto pode deixar volumes desprotegidos, sobretudo em estruturas altas.
