A medição de resistência ôhmica dos enrolamentos parece, à primeira vista, um ensaio trivial: injetar corrente contínua e medir a queda de tensão para obter a resistência. Na prática, é um diagnóstico poderoso e cheio de sutilezas. Ele detecta conexões frouxas, contatos degradados no comutador, espiras em curto, soldas defeituosas e assimetrias entre fases — modos de falha que precedem aquecimentos localizados e, eventualmente, falhas internas. É também o ensaio mais sensível à temperatura e à indutância, o que exige técnica para obter resultados confiáveis.
Neste artigo detalho o método de medição por injeção de corrente contínua, por que a alta indutância dos enrolamentos exige paciência e saturação, como a correção de temperatura é feita, e o que os desvios entre fases e entre posições do comutador revelam sobre a integridade elétrica do transformador.
Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 14–18 min

Resumo técnico
A resistência ôhmica é medida injetando corrente contínua e lendo a queda de tensão (método dos quatro fios). A alta indutância dos enrolamentos faz a corrente estabilizar lentamente, exigindo tempo de saturação antes da leitura. O resultado deve ser corrigido para uma temperatura de referência, pois o cobre/alumínio varia ~0,4%/°C. Desvios entre fases além de uma faixa esperada, ou entre posições do comutador, apontam para conexões frouxas, contatos degradados, soldas ruins ou espiras em curto.Quero medir a resistência ôhmica dos enrolamentos do meu transformador

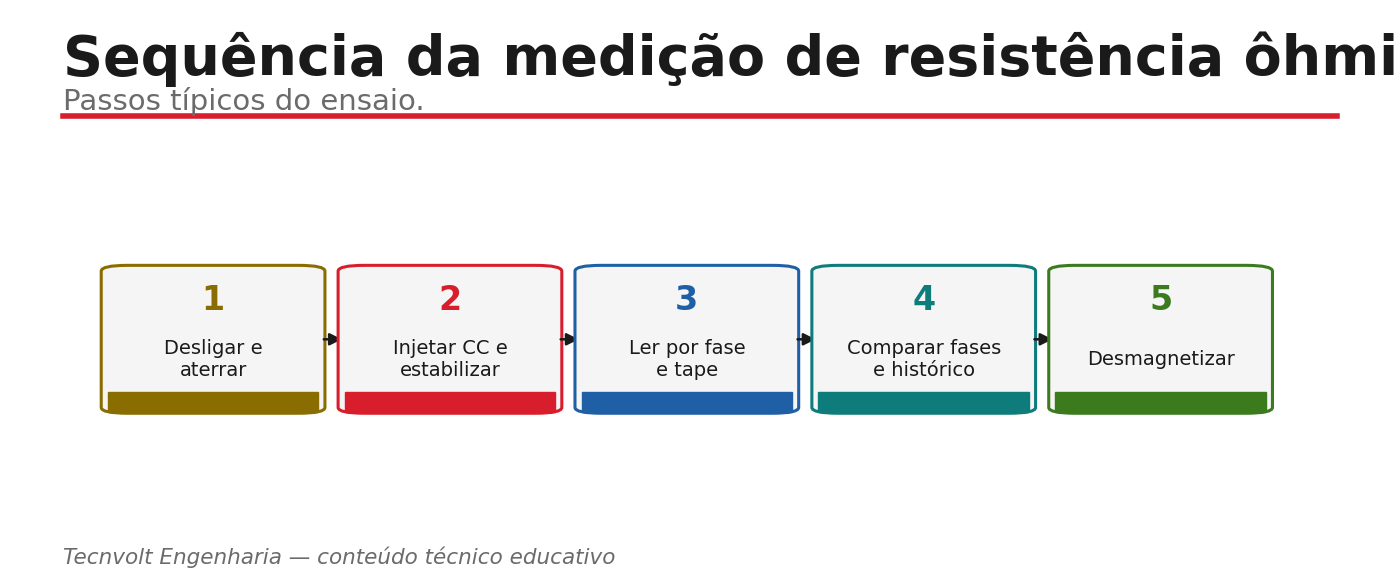

1. O método dos quatro fios
As resistências dos enrolamentos são muito baixas (frações de ohm a poucos ohms). Para medi-las com precisão, usa-se o método dos quatro fios (Kelvin): dois cabos injetam a corrente e dois cabos independentes medem a tensão diretamente sobre os terminais, eliminando o erro causado pela resistência dos próprios cabos e dos contatos de injeção. Sem essa técnica, a resistência dos cabos se somaria ao valor medido, inviabilizando o diagnóstico.
2. Por que a indutância exige paciência
Os enrolamentos de um transformador têm indutância elevada. Ao aplicar corrente contínua, a corrente não se estabelece instantaneamente — ela cresce segundo a constante de tempo L/R, que pode levar de segundos a vários minutos em unidades grandes. Ler a resistência antes da estabilização produz um valor errado (mais alto). Por isso, o instrumento de teste injeta corrente suficiente para ‘saturar’ o circuito magnético e acelerar a estabilização, e a leitura só é tomada quando a corrente está estável. Em transformadores grandes, esse processo exige paciência e instrumentação adequada.

3. A correção de temperatura
A resistência do cobre e do alumínio aumenta com a temperatura a uma taxa de aproximadamente 0,4% por grau Celsius. Como o ensaio raramente é feito exatamente na temperatura de referência, os valores precisam ser corrigidos para uma base comum (geralmente 75 °C ou 85 °C, conforme a classe do transformador) usando a fórmula de correção baseada na resistência do material. Sem essa correção, comparações entre fases, entre ensaios ou com valores de fábrica ficam contaminadas pela diferença térmica.

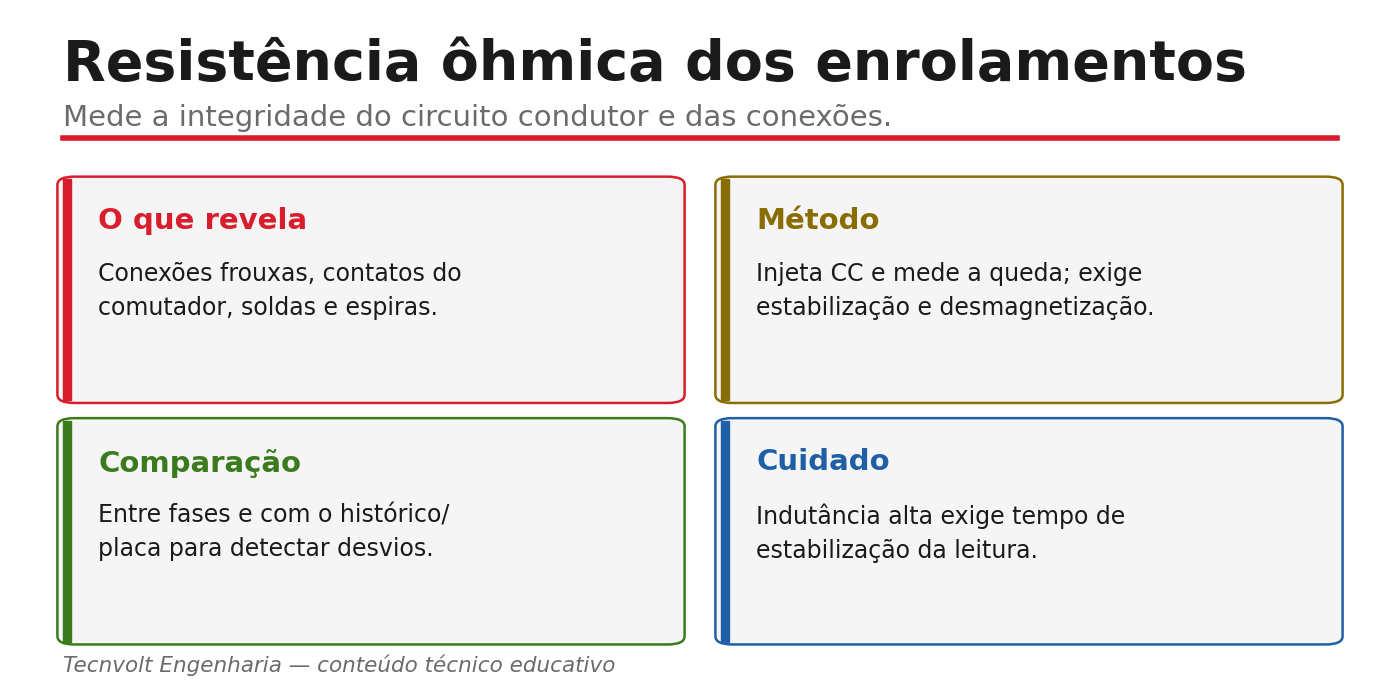

4. O que os desvios revelam
O diagnóstico nasce da comparação. Avaliam-se três coisas: o desvio entre as três fases (que deveriam ser muito próximas em transformadores trifásicos equilibrados), o desvio em relação aos valores de fábrica corrigidos, e a variação suave e monotônica entre as posições do comutador. Sinais de alerta incluem:

- Desvio elevado entre fases: conexão frouxa, solda defeituosa ou contato degradado em uma fase.
- Resistência muito acima do esperado: mau contato, conexão oxidada ou problema no comutador.
- Resistência abaixo do esperado: possível curto entre espiras (acompanhado de outros sinais).
- Descontinuidade entre posições do comutador: contato sujo, desgastado ou com problema de sincronismo — daí a importância de medir em todas as posições.
Boa prática
Meça todas as fases e todas as posições do comutador, sempre corrigindo para a temperatura de referência. Compare entre fases, com a fábrica e com o histórico. Trate o ensaio como complementar à medição de relação de transformação (TTR) e à resistência dinâmica do comutador (DRM) para fechar o diagnóstico.
Aviso técnico
O ensaio armazena energia magnética significativa nos enrolamentos. Desconectar os cabos com corrente fluindo pode gerar arco e sobretensão perigosa. É imprescindível descarregar a energia pelo procedimento do instrumento antes de qualquer manuseio, com o transformador desenergizado e aterrado, conforme a NR-10.
Pedir ensaio de resistência ôhmica dos enrolamentos
Como a Tecnvolt Engenharia executa essa manutenção
A Tecnvolt Engenharia mede a resistência ôhmica dos enrolamentos com instrumento de quatro fios e fonte de corrente adequada, aguardando a estabilização e medindo todas as fases e posições do comutador. Corrigimos os valores para a temperatura de referência e comparamos entre fases, com a fábrica e com o histórico, integrando o resultado à medição de relação de transformação e à resistência dinâmica do comutador. Entregamos laudo com diagnóstico. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre ensaios elétricos em transformadores
Perguntas frequentes
O que a resistência ôhmica dos enrolamentos detecta?
Detecta conexões frouxas, soldas defeituosas, contatos degradados no comutador, assimetrias entre fases e, com apoio de outros ensaios, espiras em curto. São defeitos que antecedem aquecimentos localizados e falhas internas.
Por que o ensaio demora em transformadores grandes?
Porque a alta indutância dos enrolamentos faz a corrente contínua estabilizar lentamente (constante de tempo L/R). A leitura só é confiável após a estabilização, então em unidades grandes o ensaio exige tempo de saturação e instrumentação capaz de injetar corrente suficiente.
Preciso corrigir a temperatura?
Sim. A resistência do cobre e do alumínio varia cerca de 0,4% por grau Celsius. Sem corrigir para uma temperatura de referência comum, comparações entre fases, ensaios ou valores de fábrica ficam inválidas.
Por que medir em todas as posições do comutador?
Porque variações descontínuas ou desvios entre posições revelam contatos sujos, desgastados ou com problema de sincronismo no comutador. Medir apenas uma posição esconde defeitos que só aparecem em determinadas derivações.
Referências técnicas
- IEEE Std C57.12.90 — Standard Test Code for Liquid-Immersed Transformers (medição de resistência dos enrolamentos).
- IEEE Std C57.152 — Guide for Diagnostic Field Testing of Fluid-Filled Power Transformers, Regulators and Reactors.
- IEC 60076-1 — Power transformers: general.
- ABNT NBR 5356 — Transformadores de potência (série): ensaios.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial (IEC, IEEE, ABNT) antes de aplicar critérios.
