Torres de telecomunicações são, por definição, os pontos mais altos do entorno — alvos preferenciais de descargas. E o que está conectado a elas é justamente o mais sensível e crítico: equipamentos de rádio, transmissão de dados e, em data centers, infraestrutura cuja indisponibilidade custa caro por minuto. Aqui, a proteção contra raios não é só segurança física: é continuidade de serviço. Um único surto pode derrubar um site inteiro.

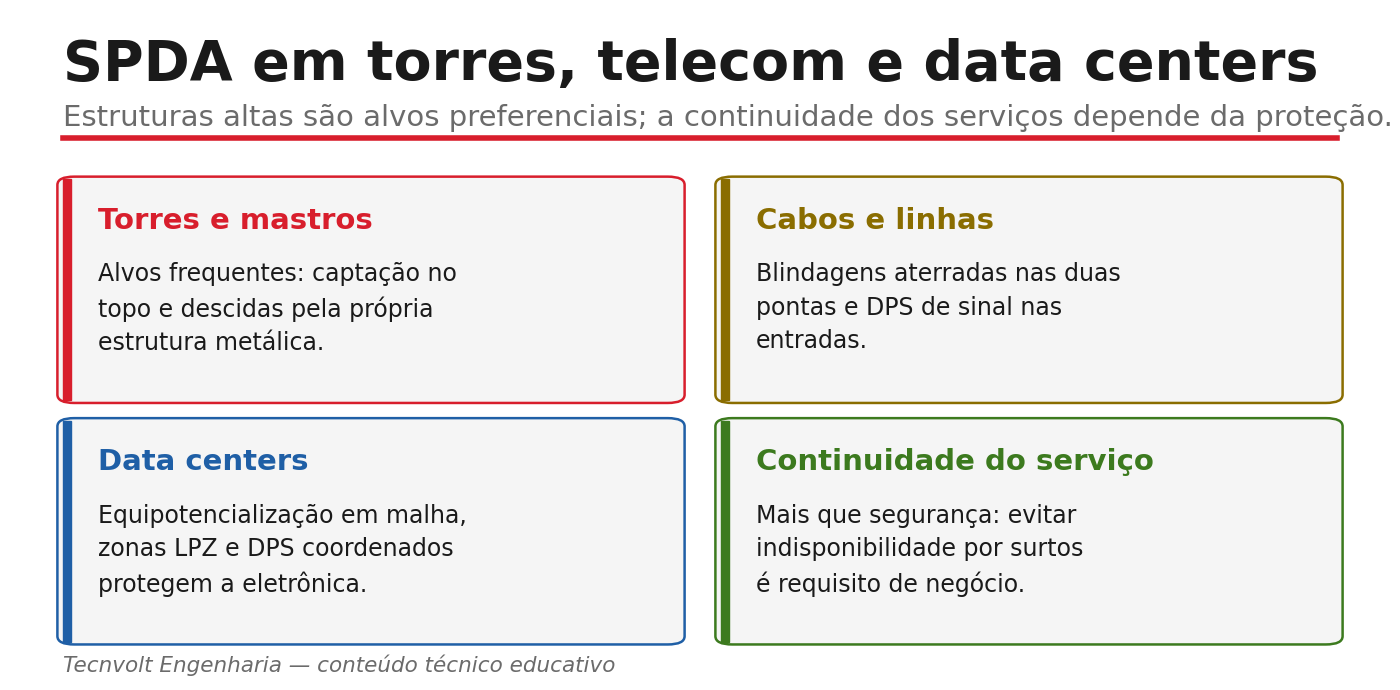

Neste artigo trato da proteção de torres, sites de telecom e data centers: a captação pela própria estrutura, a importância da blindagem e do aterramento de baixa impedância, e a combinação de DPS de energia e de sinal organizada por zonas.
Resumo técnico
Em torres, a captação fica no topo e as descidas usam a própria estrutura metálica, com aterramento de baixa impedância na base. Cabos e linhas têm blindagens aterradas nas duas pontas e DPS de sinal nas entradas. Em data centers, aplica-se o conceito de zonas (LPZ) com equipotencialização em malha e DPS de energia coordenados até os racks. O objetivo, além da segurança, é a continuidade do serviço — surtos derrubam sites sem causar dano físico visível.Quero proteger minha torre ou data center contra surtos
1. Proteção da torre
A torre metálica é, ela própria, captação e descida: o captor fica no topo e a corrente desce pela estrutura até o aterramento. O ponto crítico é o aterramento da base, que deve ter baixa impedância de impulso e ser interligado ao aterramento do shelter/sala de equipamentos. Cabos que sobem a torre (alimentação de antenas, RF) devem ter as blindagens aterradas no topo e na base, e idealmente em pontos intermediários, para que o surto não penetre pela blindagem.
2. Blindagem e linhas de sinal
Em telecom, o dano por surto entra principalmente pelas linhas — energia e, sobretudo, sinal. As blindagens de cabos coaxiais e de dados, aterradas nas duas pontas, reduzem a tensão induzida. Mas a blindagem não basta: as entradas de sinal precisam de DPS específicos para dados/RF, dimensionados para a frequência e o nível do sinal, sem degradá-lo. Esse é um ponto que distingue a proteção de telecom: o DPS de energia não protege a porta de dados.

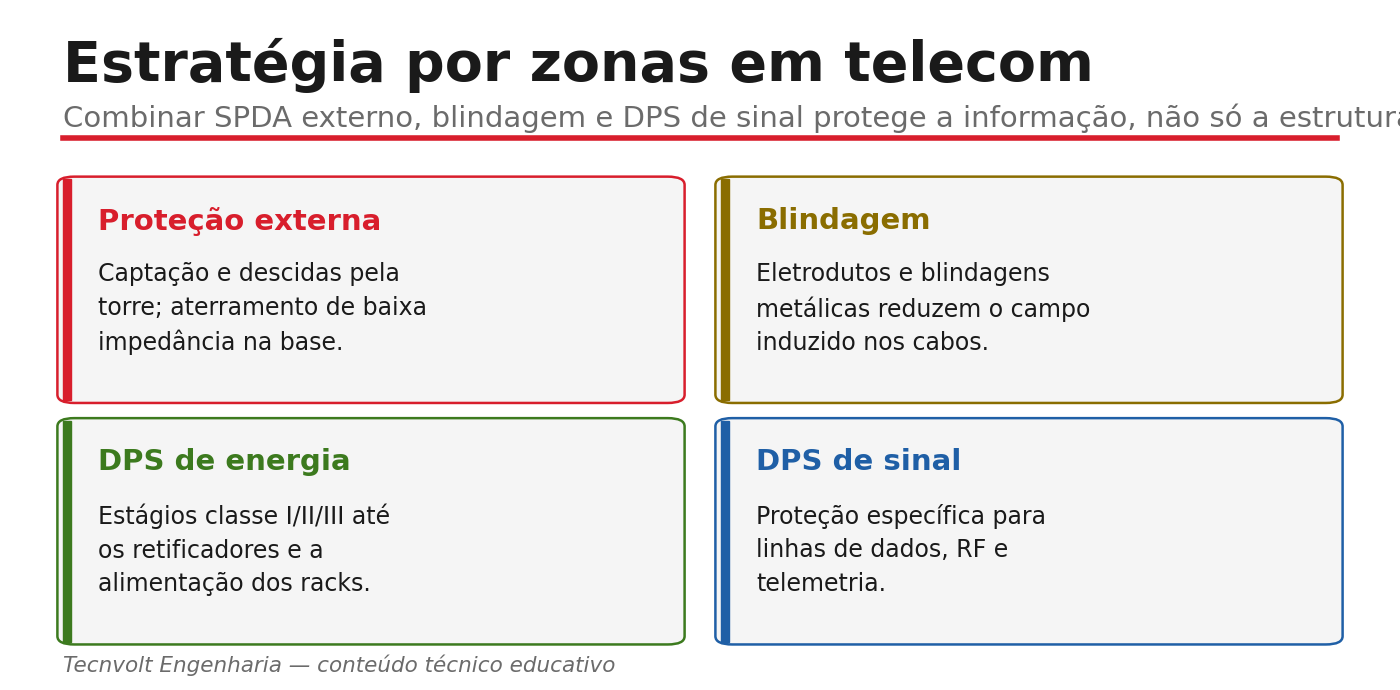

3. Estratégia por zonas em data centers
Data centers aplicam o conceito de zonas (LPZ) com rigor: proteção externa (SPDA), blindagem da edificação e dos caminhos de cabo, equipotencialização em malha (com piso técnico e racks interligados) e DPS de energia coordenados (Classe I na entrada até Classe III junto aos equipamentos), além de DPS de sinal nas linhas de dados. A meta é que nenhuma diferença de potencial ou surto chegue ao equipamento crítico em nível perigoso.
Boa prática
Garanta aterramento de base de baixa impedância interligado ao do shelter. Aterre as blindagens dos cabos em ambas as pontas. Use DPS de sinal além dos DPS de energia. Em data centers, equipotencialize em malha (racks, piso técnico, eletrocalhas) e coordene os DPS por zonas. Proteja energia e sinal — esquecer um lado é deixar a porta aberta.
Aviso técnico
DPS de sinal devem ser compatíveis com a frequência e o nível do sinal para não degradá-lo; usar o tipo errado prejudica o enlace. Trabalho em torres envolve altura e proximidade de RF energizada — siga a NR-35 e os procedimentos de segurança de sites.
