No ensaio VLF, não basta a tensão certa: o tempo de aplicação — o patamar (plateau) — também determina o que o ensaio revela. Por que normas e protocolos preveem 15, 30 ou 60 minutos? Este artigo trata da rampa e do patamar, da relação entre tempo e probabilidade de revelar defeitos, e do papel do tempo no diagnóstico (IEEE 400.2).

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

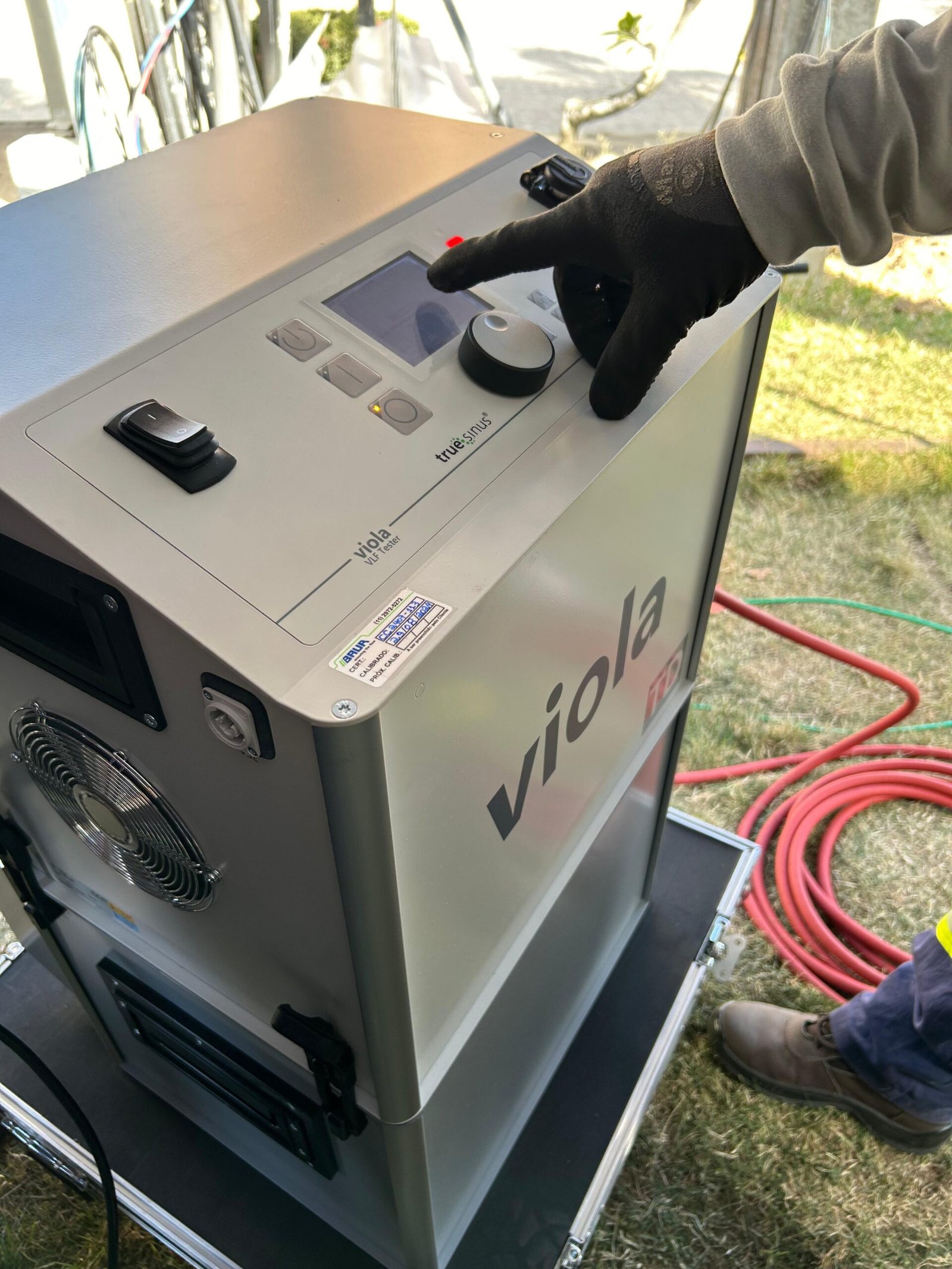

Ensaio VLF em andamento em cabos de média tensão
O tempo de patamar é um parâmetro tão importante quanto a tensão.

Resumo. Descrevem-se as fases de rampa e patamar do ensaio VLF, a relação entre o tempo de aplicação e a probabilidade de provocar a falha de defeitos marginais, o compromisso com a indisponibilidade do circuito e o papel do tempo na obtenção de leituras estáveis de diagnóstico (IEEE 400.2).

1. Rampa e patamar

Todo ensaio VLF tem uma fase de rampa (elevação controlada da tensão até o nível de ensaio) e uma fase de patamar (manutenção da tensão pelo tempo definido). A rampa evita transitórios bruscos; o patamar é onde a isolação é efetivamente solicitada pelo período necessário para que defeitos relevantes se manifestem.

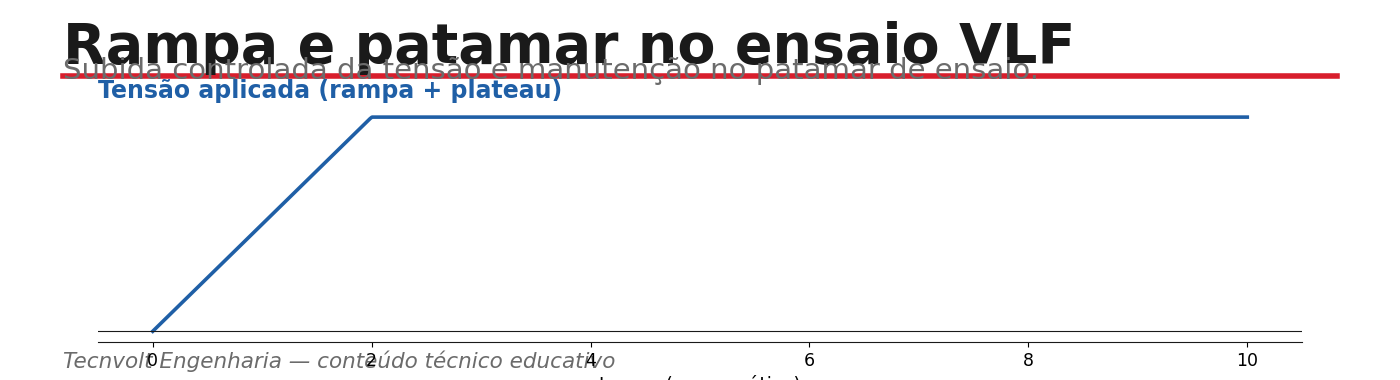

Gráfico esquemático da rampa e do patamar do ensaio VLF
A tensão sobe em rampa e é mantida no patamar pelo tempo de ensaio.

2. Por que o tempo importa

Defeitos graves se manifestam rápido; defeitos marginais, nem sempre. Quanto maior o tempo de patamar, maior a probabilidade de que um ponto fraco incipiente acabe falhando durante o ensaio — de forma controlada — em vez de em operação, sob carga. Em contrapartida, tempos muito longos prolongam a indisponibilidade do circuito. A escolha equilibra rigor e praticidade, conforme a IEEE 400.2 e a especificação.

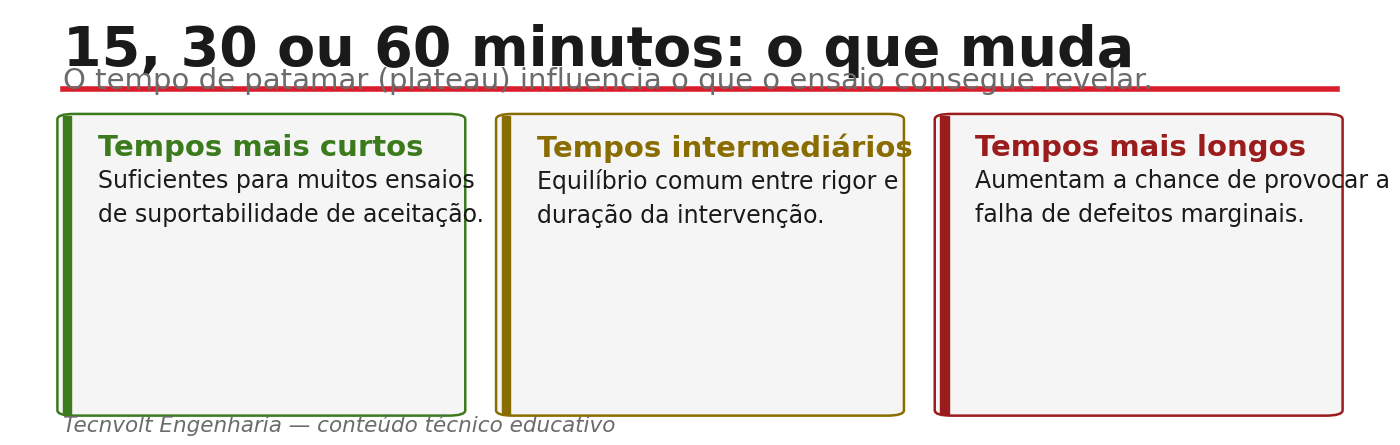

Cartões comparando tempos de patamar do ensaio VLF
O que muda entre tempos de patamar mais curtos e mais longos.

Quer um ensaio com tempo e tensão corretos? A Tecnvolt define os parâmetros conforme a norma.

Falar com um especialista no WhatsApp

3. Tempo e diagnóstico

Quando o ensaio inclui tangente delta, a duração tem outra função: permitir múltiplas leituras estáveis em cada nível de tensão. A estabilidade (desvio-padrão) das medições ao longo do patamar é, em si, uma informação diagnóstica — leituras dispersas acompanham isolação comprometida. Assim, o tempo não serve só para “testar mais”, mas para gerar dados confiáveis.

⚠ Aviso técnico. Conteúdo educativo. A definição de tempo/tensão e a execução em média tensão exigem equipe qualificada e responsabilidade técnica.

4. Como a Tecnvolt define a duração

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, define o tempo de patamar conforme o objetivo, a classe de tensão e a IEEE 400.2, equilibrando rigor e tempo de intervenção, e registra tudo no relatório.

Quer planejar o ensaio com o tempo certo? Fale com a equipe da Tecnvolt.

Agendar um diagnóstico elétrico

Perguntas frequentes

Quanto dura um ensaio VLF?

O tempo de patamar varia conforme objetivo e norma (tipicamente de alguns a dezenas de minutos). A duração total inclui preparação, rampa e medições de diagnóstico.

Ensaio mais longo é mais confiável?

Tempos maiores aumentam a chance de revelar defeitos marginais, mas prolongam a indisponibilidade. O ideal é o tempo adequado ao objetivo.

O tempo muda entre aceitação e manutenção?

Pode mudar; aceitação e manutenção usam tensões e tempos definidos por engenharia conforme a IEEE 400.2 e a finalidade.

A estabilidade das leituras depende do tempo?

Sim. Manter o patamar permite várias leituras; a estabilidade delas é informação de diagnóstico.

Referências

  • IEEE Std 400.2 — Field Testing of Shielded Power Cable Systems Using VLF.
  • IEEE Std 400 — Field Testing of Shielded Power Cable Systems; NEETRAC — CDFI.
  • Documentos técnicos do CIGRÉ; normas ABNT NBR aplicáveis.

Referências indicadas por título/escopo. Confirme a edição vigente na fonte oficial.
