Toda edificação ou instalação exposta ao céu aberto está, em maior ou menor grau, sujeita a uma descarga atmosférica. O raio é um fenômeno de energia altíssima e duração de microssegundos, capaz de iniciar incêndios, destruir estruturas, queimar equipamentos eletrônicos e, sobretudo, ferir ou matar pessoas. O SPDA — Sistema de Proteção contra Descargas Atmosféricas — não impede o raio de cair; ele oferece um caminho controlado e seguro para que a corrente seja interceptada, conduzida e dissipada no solo, protegendo a estrutura e quem está dentro dela.

Este artigo abre uma série técnica sobre SPDA baseada na ABNT NBR 5419:2015. Aqui estabeleço os conceitos que sustentam todos os textos seguintes: o que é o SPDA, como a norma organiza a proteção, e qual o papel de cada um dos três subsistemas — captação, descidas e aterramento. O objetivo é que o leitor — engenheiro, projetista, gestor predial ou responsável por uma instalação industrial — termine com um modelo mental claro do que um SPDA precisa fazer e por quê.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 14–18 min

Quero avaliar o SPDA da minha edificação com a Tecnvolt

1. O que o SPDA realmente faz

É comum a crença de que um para-raios ‘atrai’ ou ‘repele’ o raio. Nenhuma das duas é verdadeira. O SPDA oferece um ponto de captação preferencial e um caminho de baixa impedância: quando a descarga se aproxima, é mais provável que ela incida no captor (ponto alto e bem aterrado) do que em outras partes da estrutura. A partir daí, a corrente é conduzida pelas descidas e dispersada no aterramento, evitando que percorra caminhos perigosos — como a estrutura de concreto, instalações elétricas ou pessoas.

O SPDA, portanto, é um sistema de gestão de energia: ele não reduz a energia do raio, mas controla por onde ela passa. Daí a importância de os três subsistemas estarem íntegros e interligados — uma falha em qualquer um deles compromete todo o conjunto.

2. Os três subsistemas

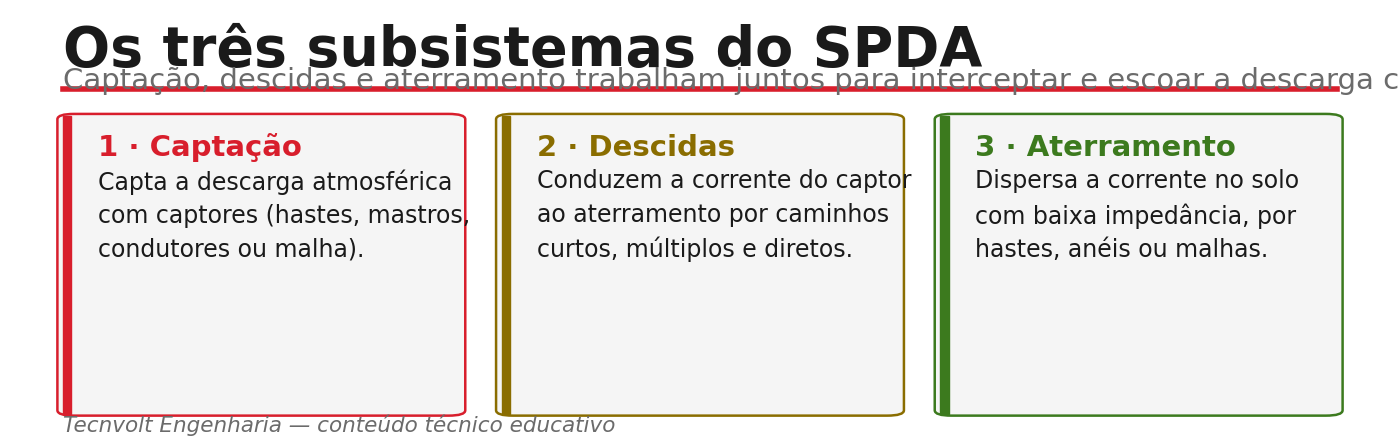

A figura a seguir resume a anatomia funcional do SPDA. Cada subsistema tem uma função específica e critérios próprios de projeto.

Captação: são os elementos que interceptam a descarga — hastes (captores Franklin), mastros, condutores horizontais sobre cumeeiras e bordas, ou malhas (método Faraday). O posicionamento é definido por métodos como o da esfera rolante, garantindo que não haja pontos desprotegidos.

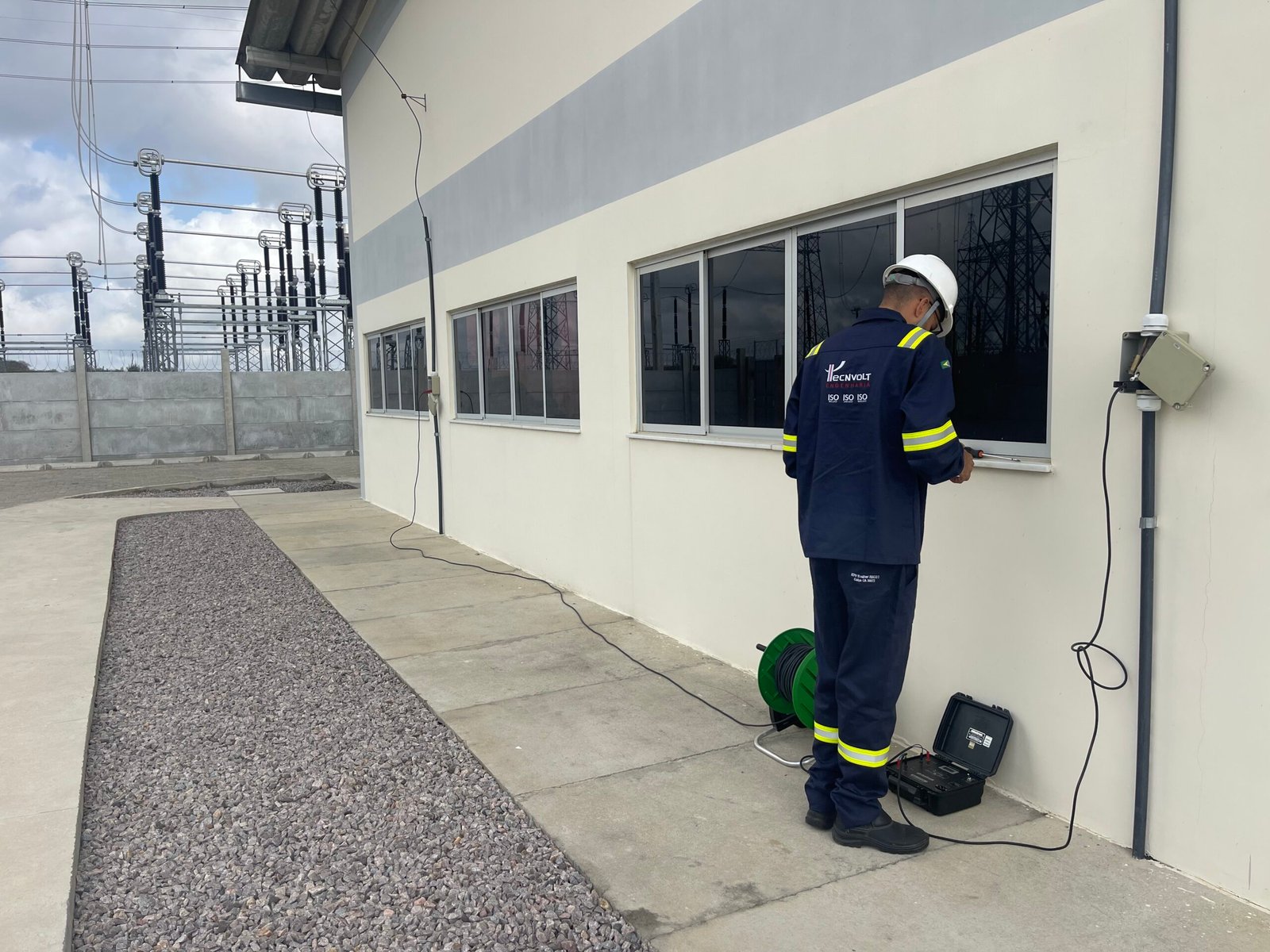

Descidas: conduzem a corrente do captor ao aterramento. Devem ser em número adequado, espaçadas simetricamente e com caminhos curtos e diretos. Múltiplas descidas dividem a corrente, reduzindo a sobretensão e o risco de centelhamento lateral.

Aterramento: dispersa a corrente no solo com a menor impedância de impulso possível. Pode usar hastes, condutores radiais, anéis ou malhas, e deve ser único e interligado ao aterramento elétrico da edificação.

3. A NBR 5419:2015 e suas quatro partes

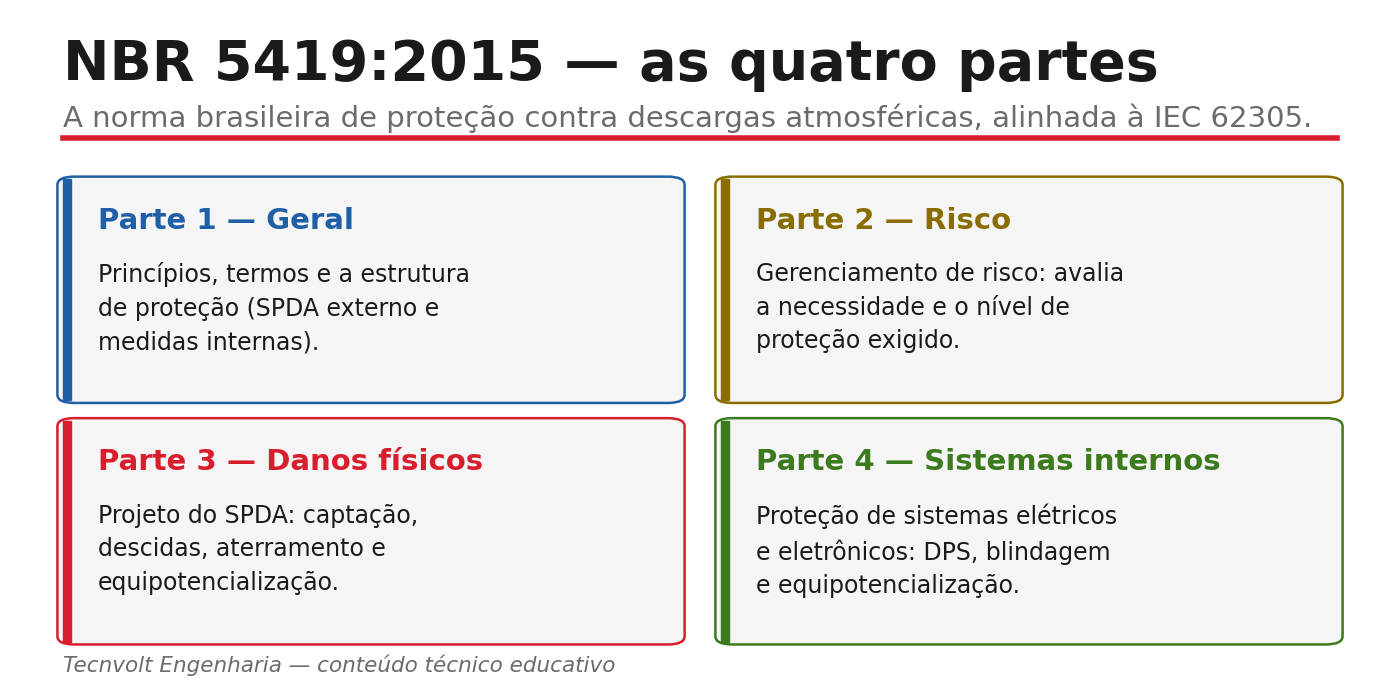

A norma brasileira de proteção contra descargas atmosféricas foi revisada em 2015 e alinhada à série internacional IEC 62305. Ela se organiza em quatro partes, que respondem a perguntas diferentes do projeto.

A Parte 1 traz os princípios gerais, termos e a estrutura de proteção. A Parte 2 trata do gerenciamento de risco — é ela que define se a proteção é necessária e qual o nível de proteção exigido. A Parte 3 cobre a proteção contra danos físicos (o projeto do SPDA propriamente dito: captação, descidas, aterramento e equipotencialização). A Parte 4 trata da proteção de sistemas elétricos e eletrônicos internos — DPS, blindagem e equipotencialização. Os artigos desta série detalham cada uma dessas frentes.
