Se houvesse uma única medida para destacar na proteção contra raios, seria a equipotencialização. Durante uma descarga, o SPDA e o solo ao redor sobem a um potencial elevadíssimo em microssegundos. Se as partes metálicas e os sistemas dentro da edificação não acompanharem esse potencial, surgem diferenças de tensão perigosas — que provocam centelhamento, choque e queima de equipamentos. A equipotencialização elimina essas diferenças ligando tudo a um ponto comum: o barramento de equipotencialização (BEP).
Neste artigo explico o conceito de equipotencialização, o papel do BEP e o que deve ser obrigatoriamente ligado a ele — incluindo o papel dos DPS para os sistemas que não podem ser conectados diretamente.
Resumo técnico
A equipotencialização liga todas as partes condutoras e sistemas entrantes a um barramento comum (BEP), de modo que, durante a descarga, tudo suba de potencial junto — sem diferenças perigosas. Ligam-se diretamente as massas metálicas e o SPDA; os sistemas energizados (energia, dados) são ligados via DPS, que conduzem o surto sem criar curto permanente. É a medida mais eficaz contra sobretensões e choque por diferença de potencial.Quero avaliar a equipotencialização da minha instalação
1. Por que equalizar o potencial
O dano por raio raramente vem da corrente ’em si’ percorrendo um equipamento; vem da diferença de potencial entre dois pontos que deveriam estar no mesmo nível. Imagine um equipamento ligado à energia (aterrada em um ponto) e a um cabo de dados (aterrado em outro). Durante a descarga, esses dois aterramentos sobem a potenciais diferentes, e a diferença aparece sobre o equipamento — queimando-o. A equipotencialização resolve isso fazendo todos os pontos subirem juntos.

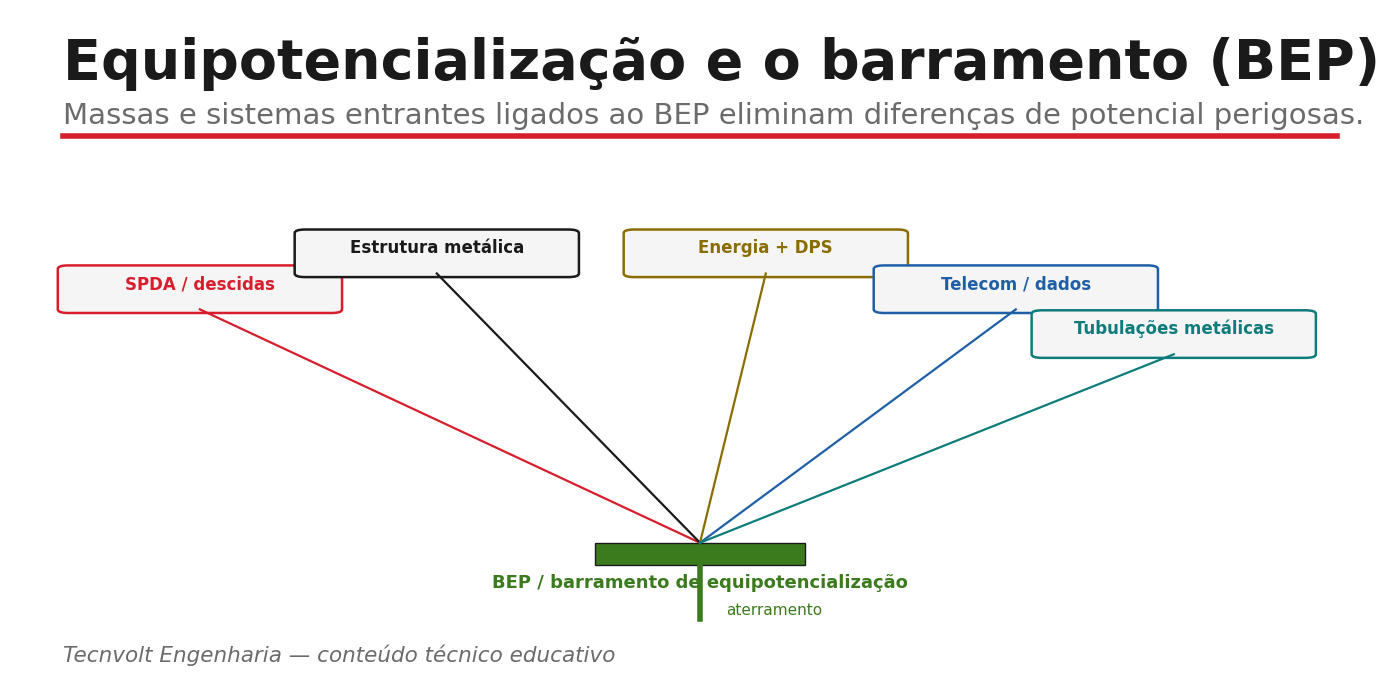

2. O barramento de equipotencialização (BEP)
O BEP é o ponto físico de referência onde as ligações se encontram. Em edificações, há tipicamente um barramento principal (próximo à entrada de energia e ao aterramento) e, quando necessário, barramentos secundários distribuídos. Todas as ligações equipotenciais convergem para esses barramentos, que por sua vez se conectam ao aterramento único da edificação.

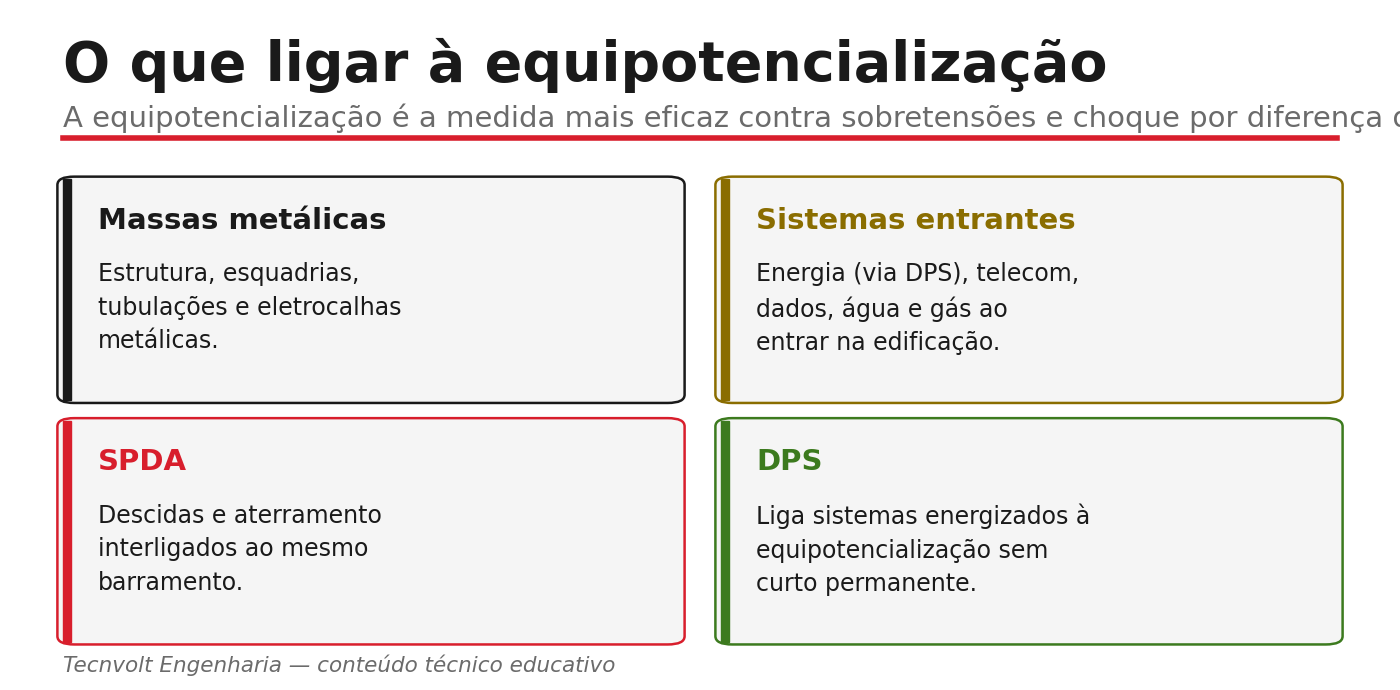

3. O que deve ser ligado
Diretamente ao BEP: as massas metálicas (estrutura, tubulações de água e gás, eletrocalhas, esquadrias condutoras), o aterramento e as descidas do SPDA.
Via DPS: os sistemas que não podem ser curto-circuitados permanentemente — a alimentação de energia e as linhas de dados/telecom. O DPS comporta-se como um isolante em condição normal e como um condutor durante o surto, ligando momentaneamente o sistema ao BEP e drenando a sobretensão.
Essa distinção é fundamental: ligar diretamente o que é massa, e ligar via DPS o que é energizado. Esquecer qualquer sistema entrante deixa uma ‘porta’ por onde a diferença de potencial entra.
Boa prática
Faça a equipotencialização no ponto de entrada dos sistemas na edificação (junto ao BEP principal) e repita em zonas internas conforme necessário. Ligue diretamente todas as massas; use DPS coordenados para energia e dados. Em estruturas altas, preveja barramentos por pavimento interligados.
Aviso técnico
A equipotencialização do SPDA integra-se à da instalação elétrica (NBR 5410) e não pode ser improvisada. Nunca ligue um sistema energizado diretamente ao BEP sem DPS — isso provocaria curto permanente. As seções dos condutores de equipotencialização seguem a NBR 5419-3/5410.
Pedir projeto de equipotencialização
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia projeta a equipotencialização integrando o SPDA, a instalação elétrica e os sistemas de dados: barramento principal e secundários, ligação direta das massas e proteção dos sistemas energizados por DPS coordenados. Garantimos o aterramento único e dimensionamos as seções conforme a norma. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre equipotencialização e DPS
Perguntas frequentes
O que é equipotencialização?
É ligar todas as partes condutoras e sistemas entrantes a um ponto comum (BEP), de modo que, durante a descarga, todos subam de potencial juntos, eliminando as diferenças de tensão que causam centelhamento, choque e queima de equipamentos.
O que é o BEP?
É o barramento de equipotencialização: o ponto físico onde convergem as ligações equipotenciais e que se conecta ao aterramento único da edificação. Pode haver um barramento principal e barramentos secundários distribuídos.
Por que sistemas de energia se ligam via DPS, e não direto?
Porque são energizados — uma ligação direta ao BEP criaria curto permanente. O DPS isola em condição normal e conduz durante o surto, ligando momentaneamente o sistema ao BEP e drenando a sobretensão.
A equipotencialização realmente protege a eletrônica?
É a medida mais eficaz contra danos por diferença de potencial, principal causa de queima de eletrônicos em descargas. Combinada com DPS coordenados e blindagem, reduz drasticamente o risco aos sistemas internos.
Referências técnicas
- ABNT NBR 5419-3 — Danos físicos a estruturas (equipotencialização para o SPDA).
- ABNT NBR 5419-4 — Sistemas elétricos e eletrônicos internos.
- ABNT NBR 5410 — Instalações elétricas de baixa tensão (equipotencialização).
- IEC 62305-3 / 62305-4 — Protection against lightning.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial (ABNT, IEC) antes de aplicar critérios.
