Como a Umidade Entra no Cabo Subterrâneo e Provoca Falha de Isolação

Por que este artigo existe

A umidade é, em larga margem, a principal causa de degradação acelerada em cabos subterrâneos de média tensão. Quando se examina criticamente o histórico de falhas precoces em cabos XLPE em campo — falhas que ocorrem em ativos com menos de 20 anos de operação, abaixo da vida útil esperada do material —, a água aparece como denominador comum em ordem dominante. Diretamente, por meio de caminho condutivo aberto pela capa rompida. Ou indiretamente, por meio do mecanismo lento dos water trees que destroem a isolação ao longo de anos. Em ambos os casos, controlar a entrada de umidade é o controle preventivo de maior alavancagem.

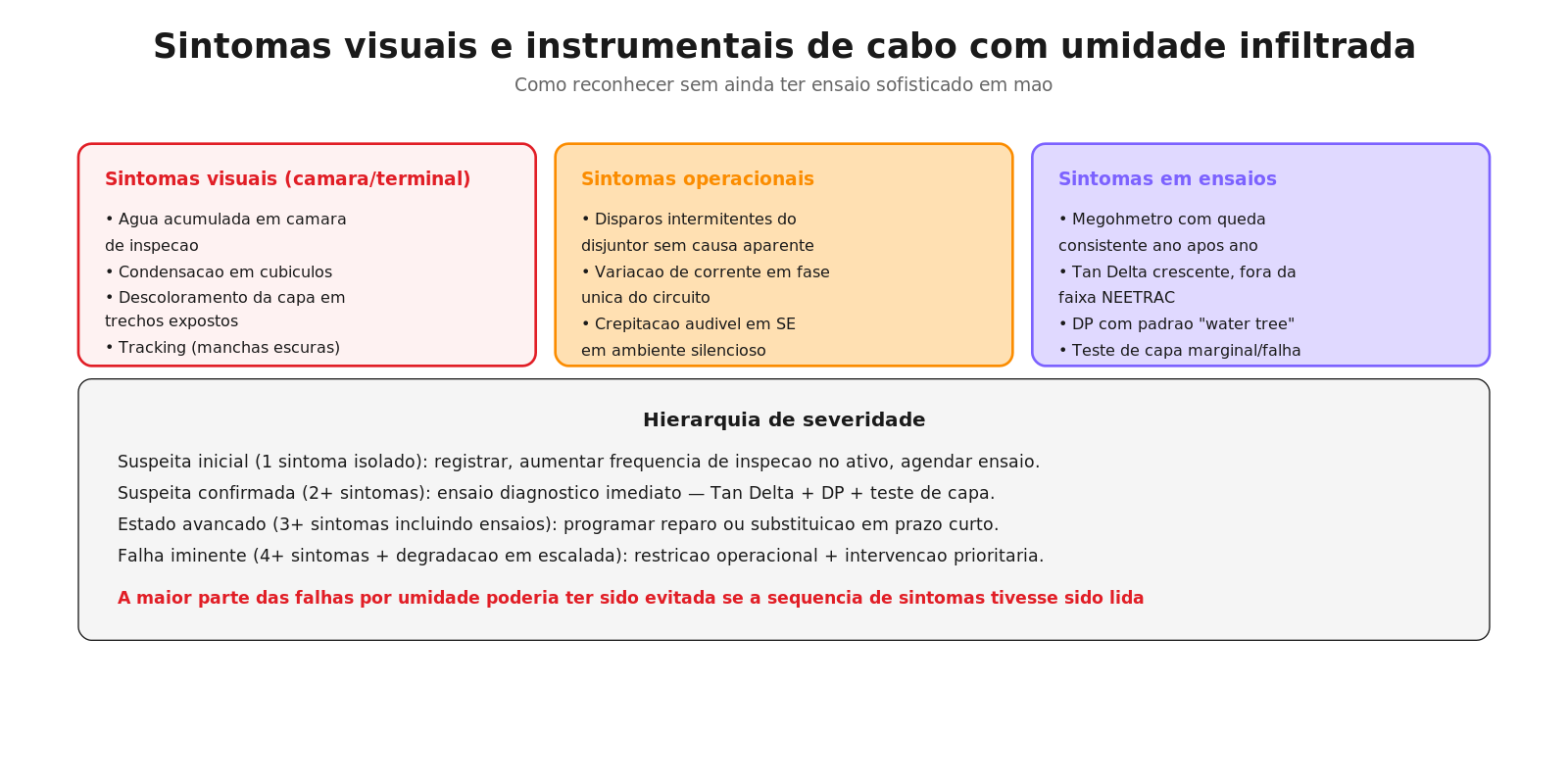

Este artigo cobre o mecanismo completo: como a água entra no cabo (6 vias distintas), o que ela faz uma vez dentro (cascata de efeitos no tempo), como o ambiente do solo afeta o risco (categorização de severidade), como detectar antes da falha (sintomas visuais, operacionais e em ensaios), e qual estratégia preventiva em 3 camadas (prevenção, detecção, tratamento) reduz o risco em ordem de grandeza. Com particular atenção ao contexto do Nordeste brasileiro, onde clima e geografia frequentemente colocam os ativos em categoria de severidade ALTO ou SEVERO.

A quem se dirige

Engenheiros responsáveis por SE, gestores de utilidades industriais, supervisores de manutenção, coordenadores de plantas em áreas costeiras ou industriais agressivas, e qualquer profissional que opere cabos MT em ambientes onde umidade é fator relevante — o que, no Brasil, abrange quase todo o território.

⚠ Importante: ensaios em cabos MT exigem profissionais qualificados, NR-10, ART. Conteúdo educativo.

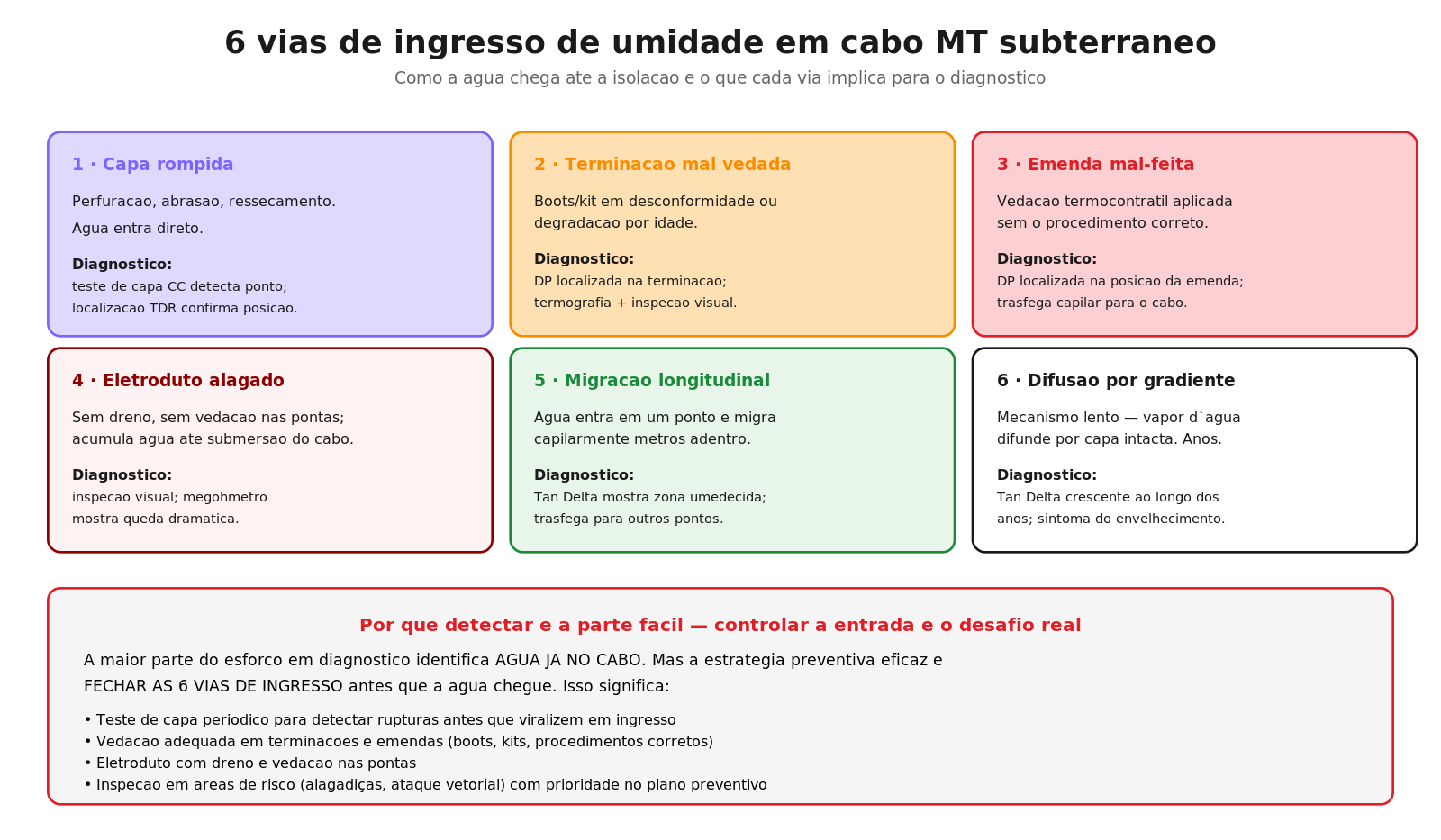

6 vias de ingresso de umidade em cabo MT

Detectar é mais fácil que evitar — mas evitar é estratégia melhor. As 6 vias principais de ingresso:

1. Capa rompida — perfuração mecânica, abrasão ou ressecamento da capa externa. Água entra diretamente. Detectável por teste de capa CC.
2. Terminação mal vedada — boots ou kits em desconformidade ou em degradação por idade. Detectável por DP localizada e termografia.
3. Emenda mal-feita — vedação termocontrátil aplicada sem o procedimento correto. Detectável por DP na posição da emenda.
4. Eletroduto alagado — sem dreno ou vedação nas pontas, acumula água até submergir o cabo. Detectável por inspeção visual e queda dramática no megôhmetro.
5. Migração longitudinal — a água entra em um ponto e migra capilarmente metros adentro pelas interfaces internas do cabo. Detectável por Tan Delta com zona umedecida.
6. Difusão por gradiente — mecanismo lento, vapor d’água difunde pela capa intacta ao longo de anos. Aparece como Tan Delta crescente progressivo, sintoma do envelhecimento normal acelerado.

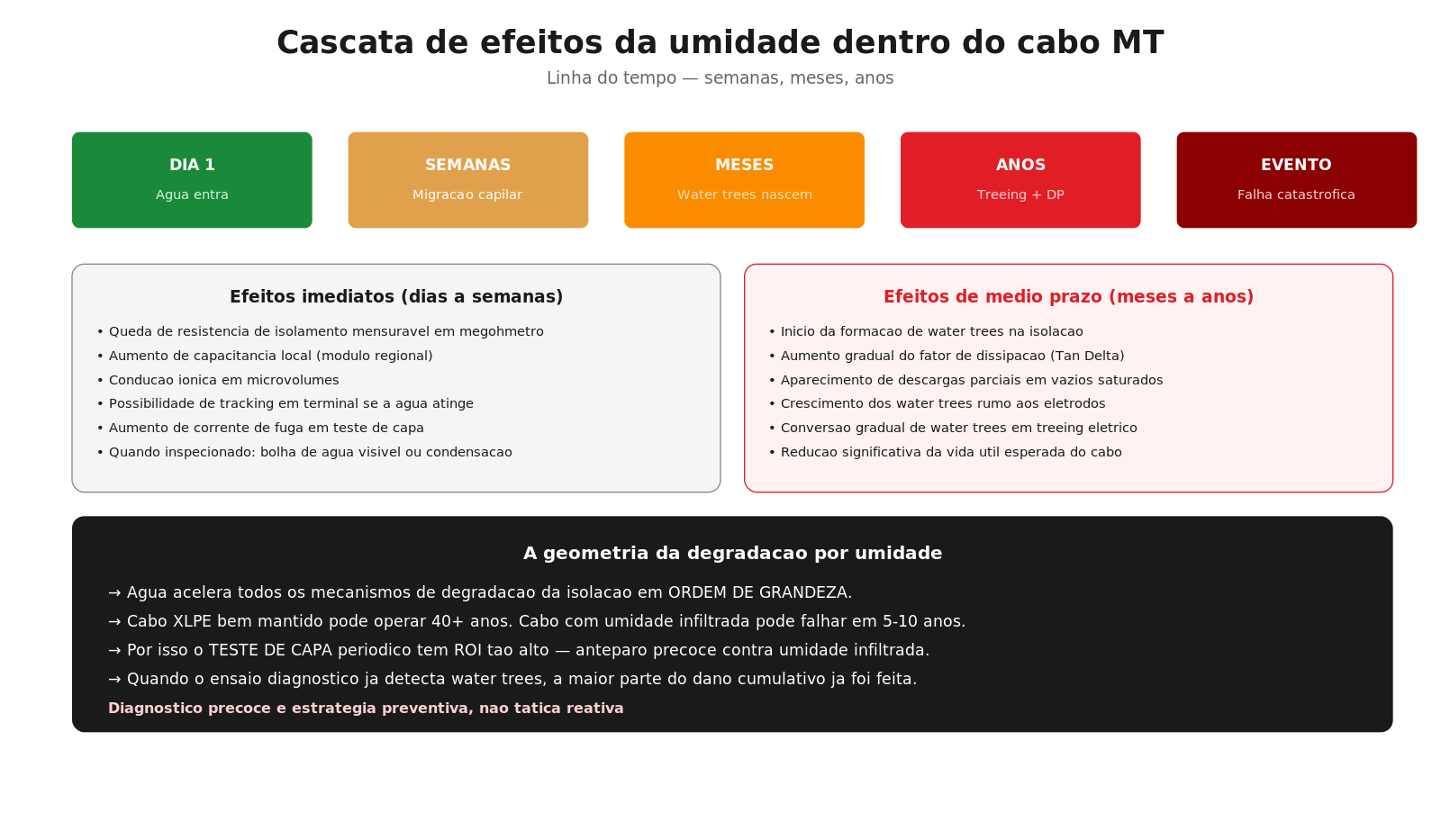

Cascata de efeitos: do dia 1 ao evento catastrófico

A degradação por umidade segue uma cronologia previsível: dias após o ingresso, queda mensurável na resistência de isolamento, aumento de capacitância local, possibilidade de tracking em terminal. Semanas a meses, migração capilar avança e water trees começam a se formar, com Tan Delta crescente. Meses a anos, water trees ramificam e maturam, com DPs aparecendo em vazios saturados. Anos depois, treeing elétrico avançado e eventualmente falha catastrófica. A água acelera todos os mecanismos de degradação da isolação em ordem de grandeza. Cabo XLPE bem mantido pode operar 40+ anos; cabo com umidade infiltrada pode falhar em 5-10 anos.

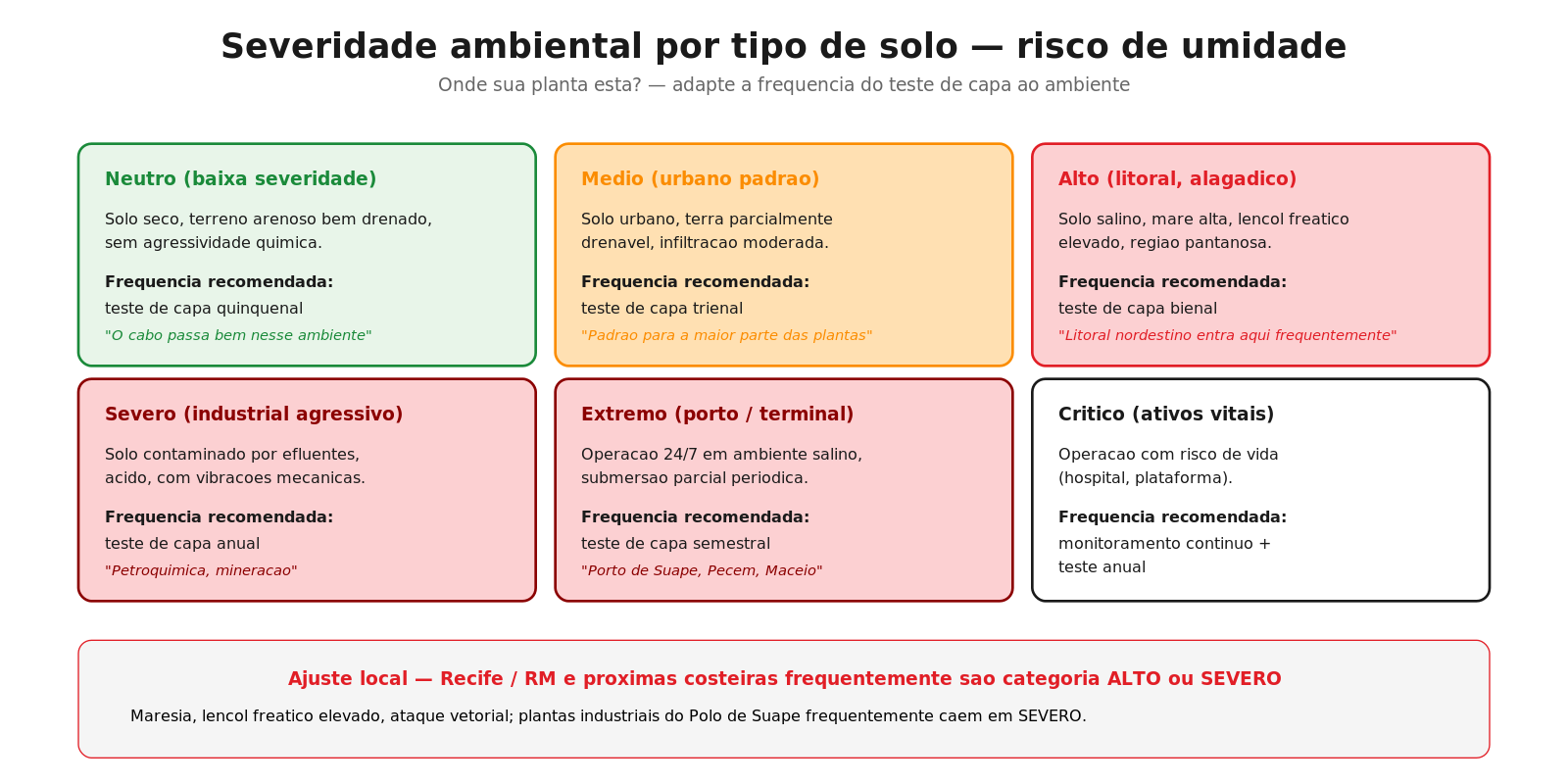

Severidade ambiental por tipo de solo

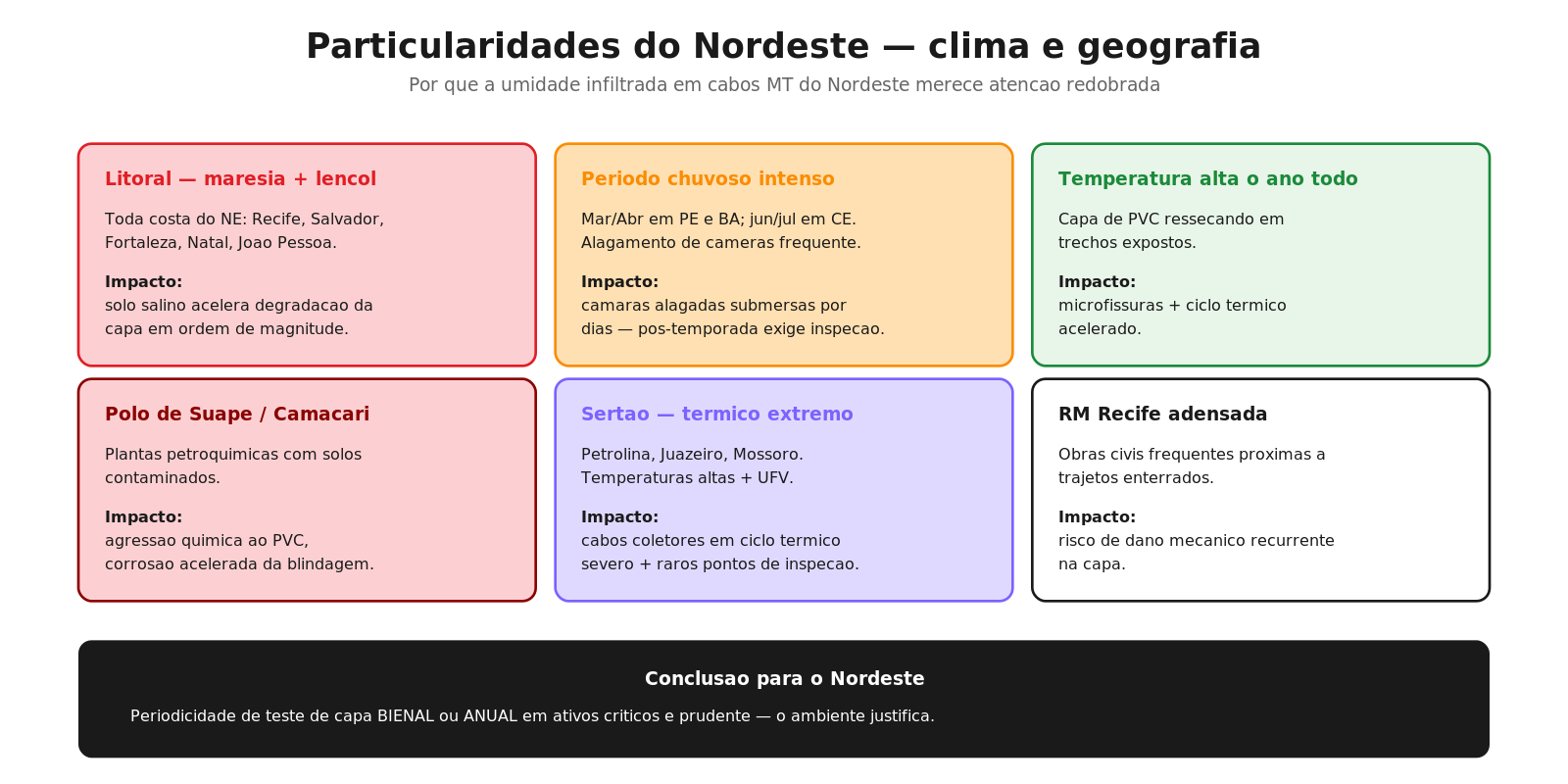

A frequência recomendada de teste de capa varia com a severidade do ambiente: neutro/baixa (solo arenoso seco, drenagem boa) — quinquenal; médio (urbano padrão) — trienal; alto (litoral, alagadiço) — bienal; severo (industrial agressivo, contaminação química) — anual; extremo (porto, terminal salino) — semestral; crítico (ativo vital com risco de vida) — monitoramento contínuo + ensaio anual. Recife/RM e plantas costeiras nordestinas frequentemente caem em categoria alto ou severo — o que justifica frequência mais agressiva que padrões nacionais genéricos.

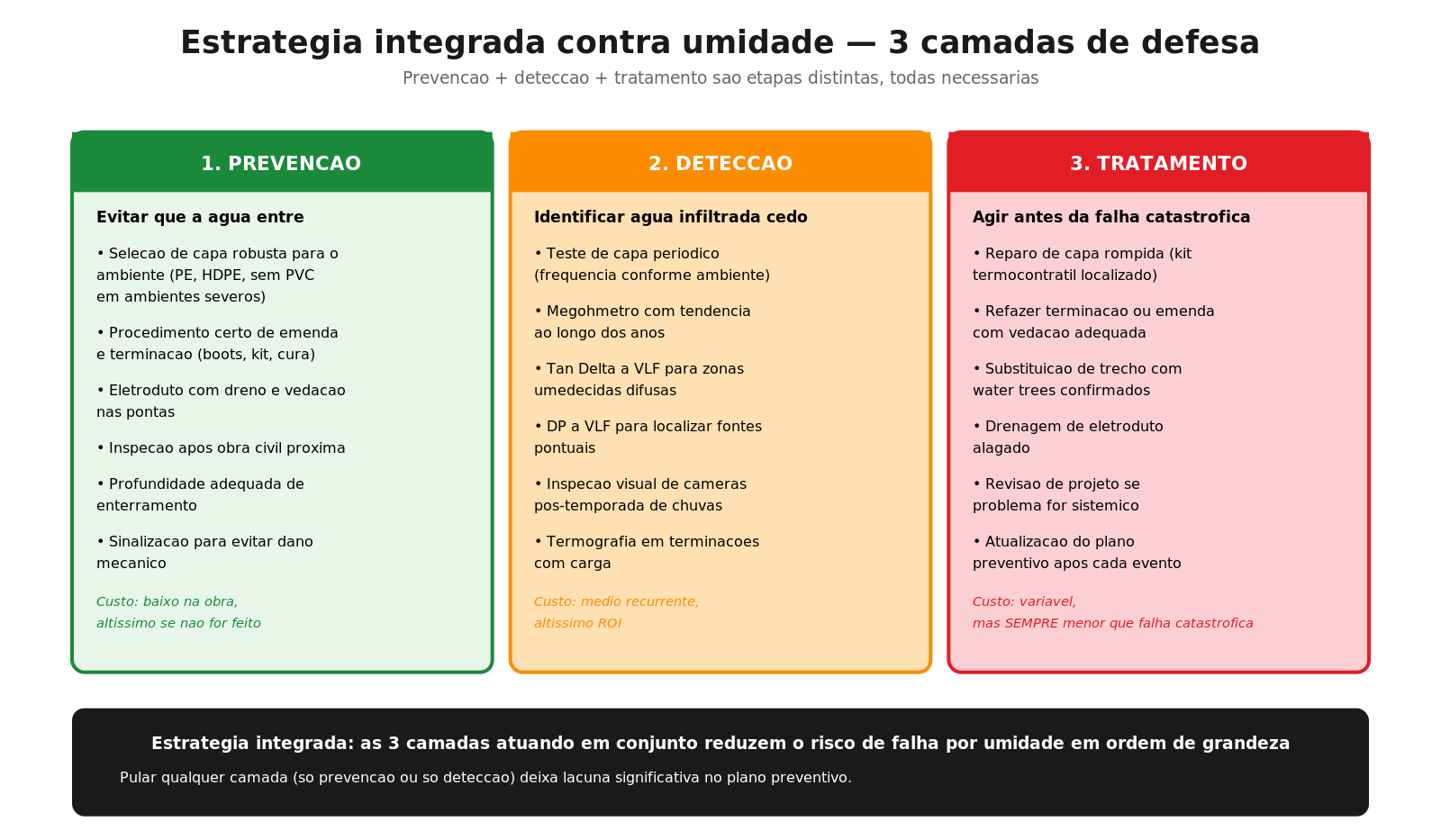

Estratégia preventiva em 3 camadas

Prevenção (evitar a entrada): seleção de capa robusta para o ambiente, procedimento correto de emenda/terminação, eletroduto com dreno e vedação, profundidade adequada, sinalização para evitar dano mecânico. Custo baixo na obra, altíssimo se não for feito.

Detecção (identificar cedo): teste de capa periódico, megôhmetro com tendência, Tan Delta para zonas difusas, DP para fontes pontuais, inspeção visual pós-temporada de chuvas, termografia em terminais. Custo médio recorrente, ROI altíssimo.

Tratamento (agir antes da falha catastrófica): reparo de capa, refazer terminação/emenda, substituição de trecho com water trees confirmados, drenagem de eletroduto alagado. Custo variável, mas sempre menor que falha catastrófica.

As 3 camadas atuando em conjunto reduzem o risco de falha por umidade em ordem de grandeza. Pular qualquer camada (só prevenção ou só detecção) deixa lacuna significativa.
