Todo transformador envelhece, e esse envelhecimento tem um endereço preciso: o papel isolante. Enquanto o óleo pode ser tratado e os acessórios substituídos, a celulose do papel kraft que isola os enrolamentos se degrada de forma irreversível sob ação do calor, da umidade e do oxigênio. Quando o papel perde resistência mecânica suficiente, um curto-circuito passante que o transformador suportaria com folga passa a rasgá-lo — e a falha acontece. Entender o envelhecimento do papel e como medi-lo é, portanto, entender a vida útil do ativo.
Neste artigo explico os mecanismos de envelhecimento da celulose, a relação entre carregamento, temperatura do hot spot e velocidade de degradação, e como indicadores como o teor de furfural no óleo, os compostos de degradação e, em última análise, o grau de polimerização do papel permitem estimar a vida residual de um transformador.
Resumo técnico
A celulose do papel se degrada por hidrólise, oxidação e pirólise, perdendo grau de polimerização (DP) e resistência mecânica de forma irreversível. A velocidade depende da temperatura do hot spot (relação aproximadamente exponencial), da umidade e do oxigênio. O carregamento define o hot spot. A degradação gera furfural (medível no óleo) e gases (CO, CO2). O DP, medido em amostra de papel, é o indicador mais direto da vida residual. Um transformador ‘morre’ quando o papel não suporta mais os esforços de curto.Quero estimar a vida útil do meu transformador
1. Por que o papel é o fator limitante
O papel isolante cumpre duas funções: isolar eletricamente e manter a integridade mecânica do conjunto de enrolamentos. À medida que envelhece, ele perde principalmente a resistência mecânica — a capacidade de resistir aos esforços. O isolamento elétrico, curiosamente, se mantém razoável até estágios avançados. O problema é mecânico: um papel frágil não suporta as forças geradas por um curto-circuito passante, e é nesse momento que o transformador envelhecido falha. Por isso se diz que a vida do transformador é a vida do seu papel.
2. Os mecanismos de degradação
A celulose é um polímero de longas cadeias. A degradação quebra essas cadeias, reduzindo o grau de polimerização (DP), por três mecanismos principais:
- Hidrólise: a água ataca as cadeias de celulose. Por isso a umidade acelera dramaticamente o envelhecimento — daí a importância da estanqueidade e da secagem.
- Oxidação: o oxigênio (do ar que ingressa) ataca a celulose e o óleo, gerando ácidos que, por sua vez, catalisam mais degradação.
- Pirólise: a temperatura elevada quebra as cadeias diretamente. É o mecanismo dominante nos pontos mais quentes.
Os três interagem: temperatura alta acelera hidrólise e oxidação; a oxidação produz água (que alimenta a hidrólise) e ácidos. É um ciclo que se realimenta — e que a manutenção busca interromper controlando temperatura, umidade e oxigênio.
3. Carregamento e temperatura do hot spot

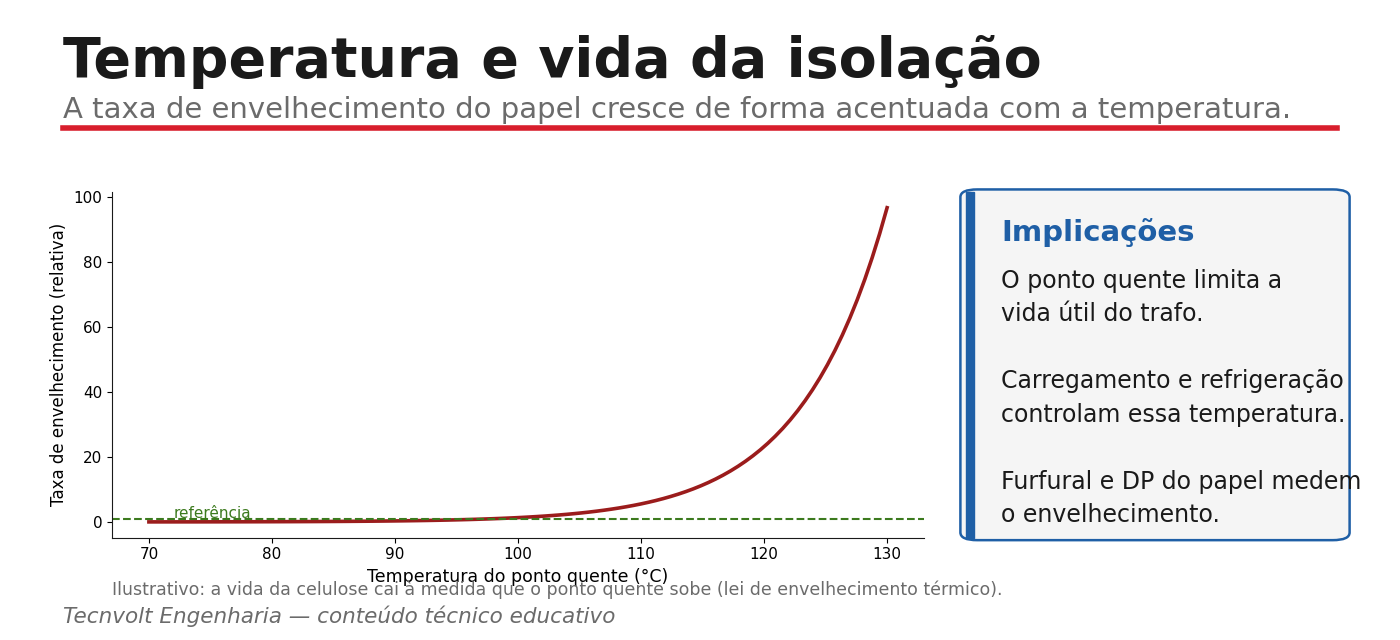

A temperatura do ponto mais quente (hot spot) do enrolamento é o que governa a velocidade de envelhecimento, e ela depende diretamente do carregamento: quanto mais corrente, mais perdas, mais calor, maior o hot spot. A relação entre temperatura e velocidade de degradação é aproximadamente exponencial — uma regra prática amplamente usada associa cada incremento da ordem de 6 a 8 °C no hot spot a uma redução pela metade da vida do papel.
Isso explica por que sobrecargas, mesmo temporárias, e refrigeração deficiente têm impacto desproporcional na vida útil. As normas de carregamento permitem operar acima do nominal em condições controladas, mas com a consciência de que se está ‘gastando vida’ de forma acelerada.

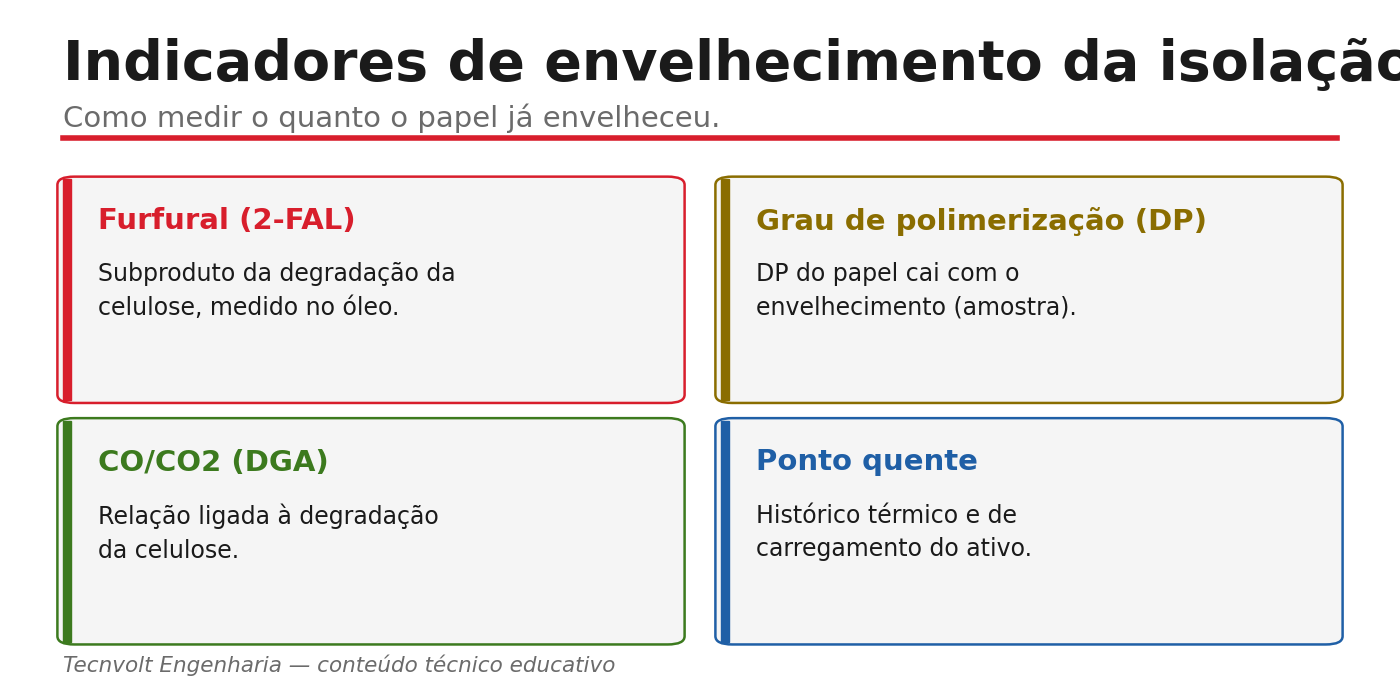

4. Medindo a vida residual
- Furfural (2-FAL) no óleo: a degradação da celulose libera compostos furânicos, sendo o furfural o mais usado. Sua concentração no óleo se correlaciona com o estado do papel e pode ser medida de forma não invasiva, junto com a DGA. É o indicador prático mais comum de envelhecimento da celulose em serviço.
- CO e CO2 (DGA): a relação CO2/CO e as taxas de geração ajudam a distinguir envelhecimento normal de degradação térmica acelerada do papel.
- Grau de polimerização (DP): medido diretamente em uma amostra de papel (invasivo, exige acesso ao isolamento), é o indicador mais direto da resistência mecânica residual. Um DP muito baixo indica que o papel está frágil e o transformador, no fim da vida.
Boa prática
Acompanhe o furfural junto com a DGA periódica para monitorar o envelhecimento do papel sem invadir o transformador. Controle o carregamento e a refrigeração para limitar o hot spot. Combata a umidade e o oxigênio (estanqueidade, sílica-gel). Em decisões de fim de vida, considere a medição de DP quando houver acesso ao papel.
Aviso técnico
Operar acima do nominal sem critério acelera o envelhecimento de forma muitas vezes irreversível e pode ativar mecanismos perigosos (formação de bolhas de gás no isolamento a temperaturas muito altas). Decisões de sobrecarga devem seguir as normas de carregamento e considerar a condição real do isolamento.
Pedir avaliação de envelhecimento e furfural
Como a Tecnvolt Engenharia executa essa manutenção
A Tecnvolt Engenharia avalia o envelhecimento do transformador de forma integrada: acompanha o furfural e os gases da celulose (CO/CO2) junto com a DGA, relaciona o histórico de carregamento e temperatura ao desgaste do papel, e orienta o controle de hot spot, umidade e oxigênio para preservar a vida útil. Em decisões de fim de vida, apoiamos a interpretação dos indicadores de vida residual. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre vida útil de transformadores
Perguntas frequentes
O que define a vida útil de um transformador?
A vida do papel isolante. A celulose se degrada de forma irreversível pelo calor, pela umidade e pelo oxigênio, perdendo resistência mecânica. Quando o papel fica frágil demais para suportar os esforços de um curto-circuito passante, o transformador falha — por isso a vida do ativo é a vida do seu papel.
Como o carregamento afeta a vida do transformador?
O carregamento determina a temperatura do ponto mais quente (hot spot), e a velocidade de envelhecimento cresce de forma aproximadamente exponencial com ela — uma regra prática associa cada 6 a 8 °C de aumento a uma redução pela metade da vida do papel. Sobrecargas e refrigeração deficiente têm impacto desproporcional.
O que é o furfural e por que ele importa?
É um composto furânico liberado na degradação da celulose. Sua concentração no óleo se correlaciona com o estado do papel e pode ser medida de forma não invasiva, junto com a DGA. É o indicador prático mais comum para acompanhar o envelhecimento do papel em serviço.
O que é o grau de polimerização (DP)?
É a medida do comprimento das cadeias de celulose, obtida em uma amostra de papel. É o indicador mais direto da resistência mecânica residual do isolamento. Um DP muito baixo indica papel frágil e transformador no fim da vida, mas a medição é invasiva e exige acesso ao papel.
Referências técnicas
- IEC 60076-7 — Loading guide for oil-immersed power transformers.
- IEEE Std C57.91 — Guide for Loading Mineral-Oil-Immersed Transformers and Step-Voltage Regulators.
- IEC 61198 / métodos de determinação de compostos furânicos (2-FAL) no óleo.
- CIGRE — Brochuras do SC A2 sobre envelhecimento do papel, furfural e grau de polimerização.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial (IEC, IEEE, CIGRE) antes de aplicar critérios.
