Detectar Descargas Parciais em Cabos Subterrâneos: Como o Diagnóstico de Campo Identifica Falha em Formação

Por que este artigo existe

A detecção de descargas parciais (DP) em cabos subterrâneos de média tensão é, junto com a tangente delta, a ferramenta mais sensível disponível hoje para identificar degradação interna da isolação antes que ela vire falha catastrófica. Onde o megôhmetro vê o cabo como “passa ou não passa”, e onde o VLF withstand qualifica binariamente “aguenta ou não aguenta”, o ensaio de DP enxerga o cabo em alta resolução: detecta o ponto exato onde um microvolume de gás aprisionado está sendo lentamente ionizado a cada semi-ciclo da tensão de operação; quantifica a severidade dessa ionização; localiza a posição da fonte ao longo do cabo; classifica a natureza do defeito (vazio interno, emenda mal-feita, terminação contaminada, water tree em desenvolvimento, corona por capa rompida).

Mas o ensaio de DP, mais do que qualquer outro, é tão útil quanto for a interpretação. Um equipamento de DP mal-operado pode dar leituras espetacularmente equivocadas — captando ruído eletromagnético ambiente, confundindo descarga superficial com descarga interna, lendo padrões válidos sem fazer a discriminação técnica entre fonte real e artefato de instrumentação. O ensaio é a parte fácil; a leitura técnica é a parte que separa diagnóstico real de showcase comercial. Este artigo cobre os dois lados: a física, os padrões, o processo de campo, a interpretação de severidade — com profundidade suficiente para o engenheiro responsável entender o que está sendo entregue quando contrata um ensaio de DP, e para o gestor avaliar se a empresa contratada está realmente fazendo diagnóstico ou está apenas vendendo um ensaio de alto valor agregado.

Este conteúdo é complementar ao artigo já existente no blog sobre a física e os fundamentos das descargas parciais. Ele foca especificamente em como o diagnóstico em campo identifica falha em formação — processo operacional, padrões PRPD, fontes típicas, severidade, decisão.

A quem se dirige

Engenheiros eletricistas responsáveis por subestações industriais, supervisores de manutenção, coordenadores de utilidades em operações críticas (hospitais, data centers, processos contínuos), compradores técnicos avaliando propostas de ensaios em cabos MT, gestores de UFV e concessionárias, e qualquer profissional que precise entender o que esperar — e o que não esperar — de uma campanha de detecção de DP em cabos enterrados.

⚠ Importante: ensaios em cabos MT exigem profissionais qualificados, NR-10, APR, PT, LOTO, descarga capacitiva e ART. Este conteúdo é educativo — não substitui projeto nem treinamento.

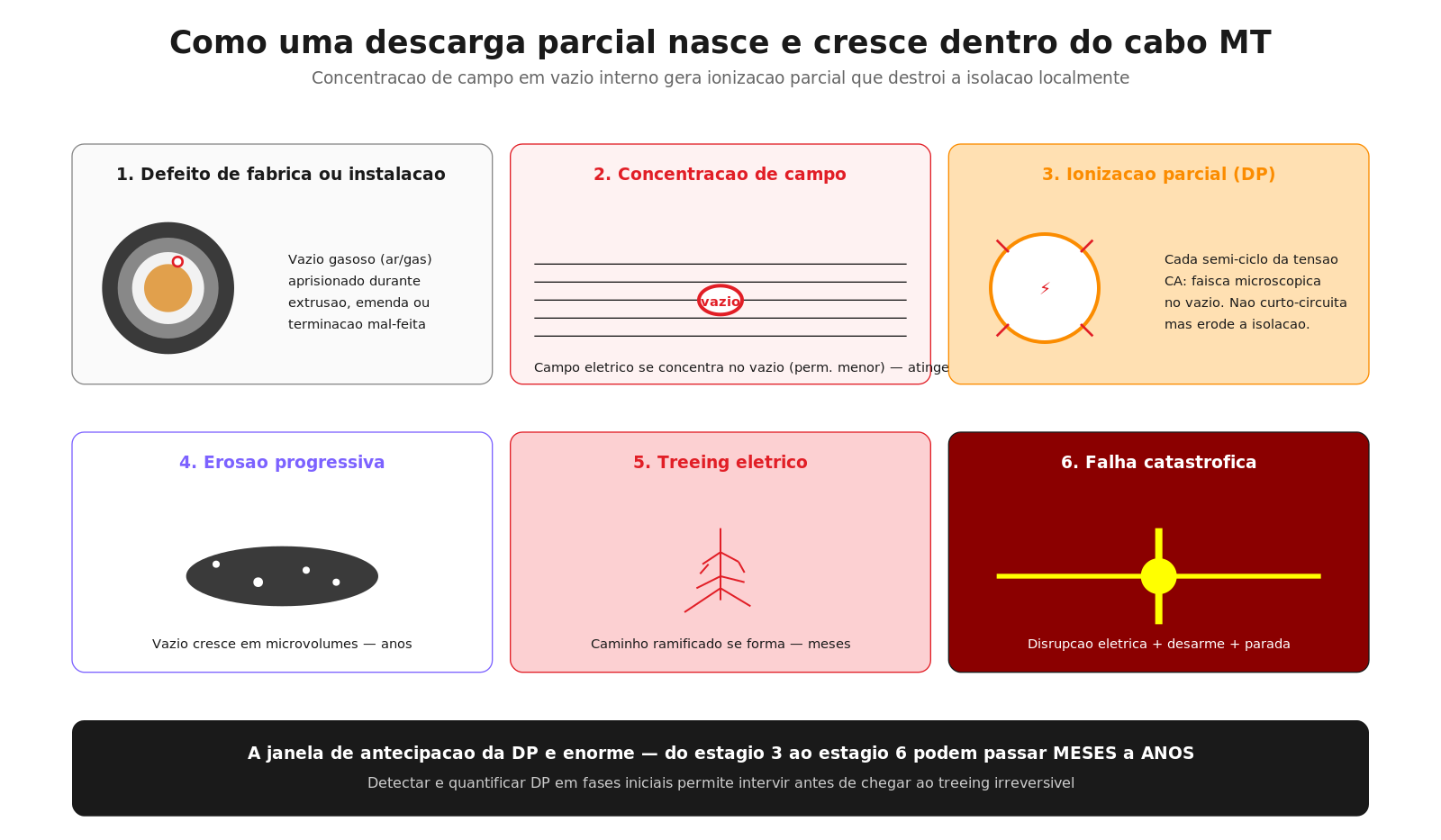

Mecanismo físico: como nasce e cresce uma descarga parcial

Antes de discutir como detectar a DP, é essencial entender o que ela é fisicamente — porque é o entendimento do mecanismo que permite interpretar corretamente o padrão observado em campo. Uma descarga parcial é uma ionização elétrica local que ocorre em um volume restrito dentro (ou na superfície) da isolação, sem chegar a curto-circuitar os eletrodos. É “parcial” justamente nesse sentido: a descarga é completa no microvolume onde acontece, mas é parcial no sentido global do dielétrico, que continua isolando.

O mecanismo segue uma sequência reconhecível em seis estágios:

1. Defeito original: um vazio gasoso (bolha de ar ou outro gás) fica aprisionado na isolação durante a fabricação do cabo (extrusão imperfeita do XLPE), na execução de uma emenda em campo (curativo mal-preparado), ou na montagem de uma terminação (limpeza inadequada).
2. Concentração de campo: como o vazio tem permissividade dielétrica menor que o material isolante circundante, o campo elétrico se concentra nele. Em tensão de operação normal, o campo no vazio pode chegar a 3–5× o campo no material vizinho.
3. Ionização parcial (a DP propriamente dita): quando o campo no vazio supera a rigidez dielétrica do gás presente, ocorre uma descarga elétrica microscópica — uma “faísca” minúscula que dura nanossegundos. Como a tensão de operação é CA, essa faísca pode se repetir uma ou várias vezes por semi-ciclo, em cada um dos picos positivo e negativo da onda.
4. Erosão progressiva: cada faísca remove uma pequena quantidade de material da parede do vazio. Ao longo de meses ou anos, o vazio cresce — em volume, em quantidade, ou em ramificação.
5. Treeing elétrico: em estágio avançado, as descargas começam a abrir um caminho ramificado (parecido com uma árvore) através da isolação. É um caminho de baixa rigidez dielétrica.
6. Falha catastrófica: o caminho de treeing eventualmente alcança o eletrodo oposto. Disrupção elétrica completa, curto-circuito, desarme da proteção, parada de operação.

O ponto operacional crucial: do estágio 3 (DP detectável) ao estágio 6 (falha catastrófica), podem se passar meses ou anos. Essa é a janela de antecipação que o ensaio de DP oferece. Detectar e quantificar DP nas fases iniciais permite intervir em janela programada — refazer a emenda problemática, trocar o trecho com vazio, substituir a terminação contaminada — antes que o defeito evolua para falha de potência.

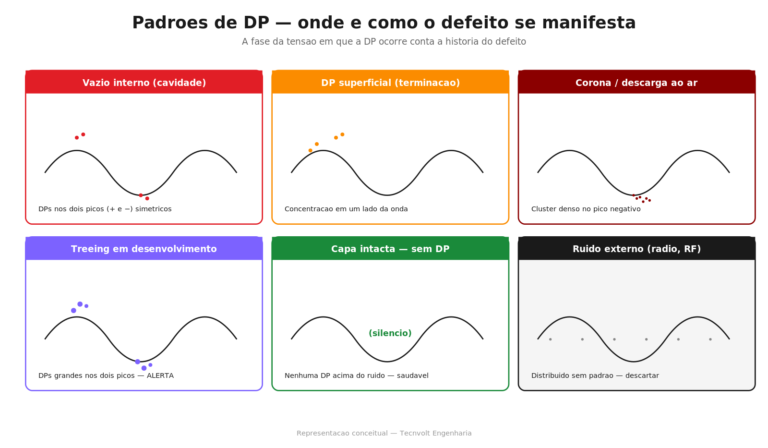

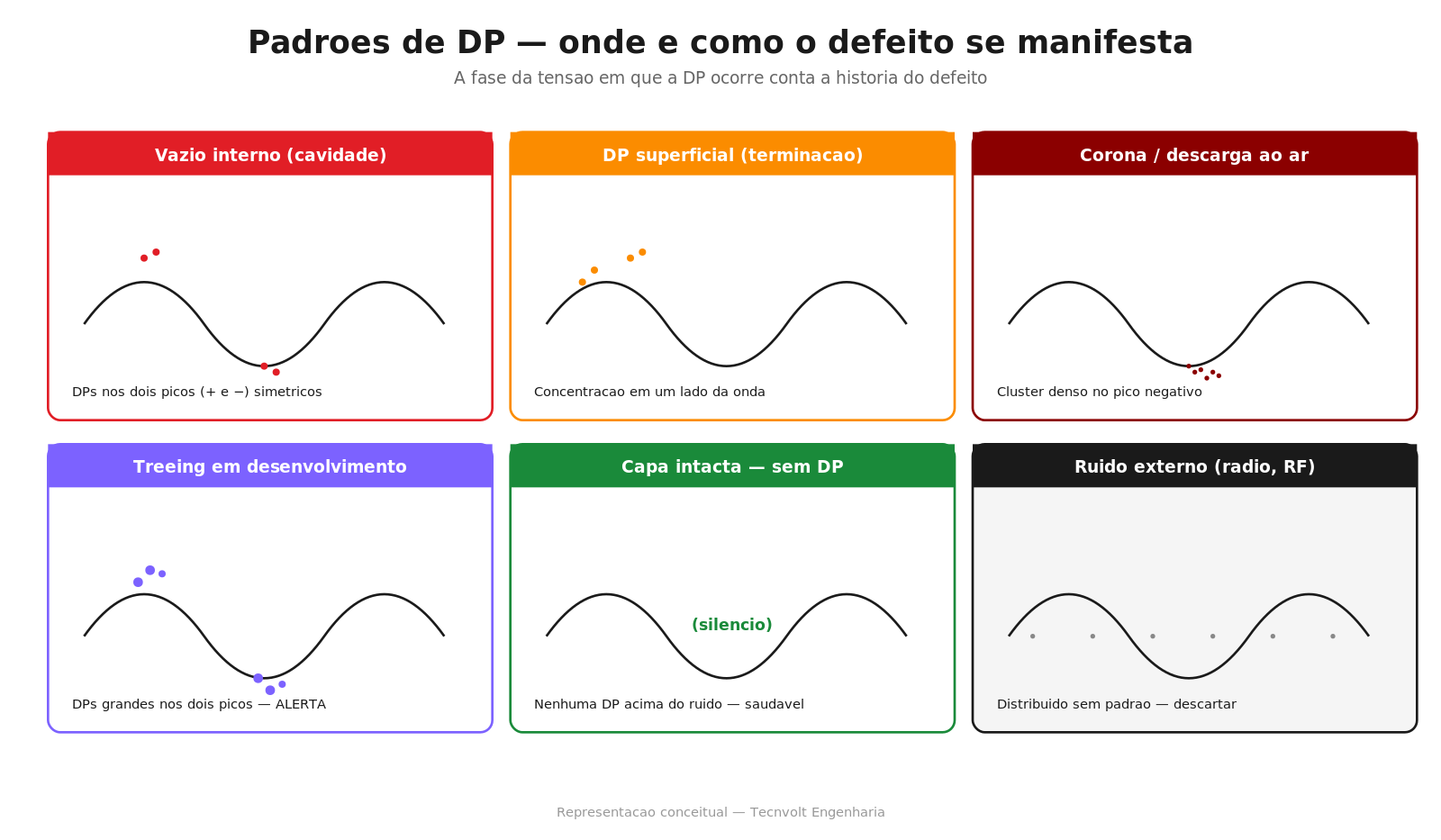

Padrões PRPD: a fase da tensão conta a história

A técnica padrão de análise de DP é o PRPD — Phase-Resolved Partial Discharge. Em vez de apenas contar pulsos ou medir amplitude, o instrumento registra cada pulso de DP em três coordenadas simultaneamente: amplitude (carga aparente em pC), fase da tensão de referência no momento do pulso, e taxa de repetição. O resultado é uma “impressão digital” do defeito — porque a fase em que a DP ocorre, e a forma como ela se distribui ao longo dos semiciclos, é diferente para cada tipo de fonte.

Os padrões clássicos reconhecidos em literatura técnica internacional (IEEE 400.3, IEC 60270, CIGRÉ TF D1.33):

• Vazio interno (cavidade na isolação): DPs simétricas nos dois picos da onda (positivo e negativo), em fases simétricas, com amplitudes próximas. Padrão “borboleta” reconhecível.
• DP superficial em terminação: distribuição concentrada em um lado da onda, frequentemente próxima do zero ou no quarto crescente, indicando descarga seguindo um contorno superficial mal-uniformizado por campo.
• Corona / descarga ao ar: cluster denso no pico negativo (em CA), assinatura clássica de descarga em ponta para o ar — típica em capa rompida com blindagem exposta ao ambiente, ou em terminação com objeto pontudo (parafuso, ferramenta esquecida).
• Treeing em desenvolvimento: DPs grandes e frequentes nos dois picos, com tendência crescente em ensaio de escalada de tensão. Padrão de alerta — defeito já maduro, próximo da falha.
• Capa intacta / cabo saudável: ausência de DPs acima do ruído de fundo do equipamento. É o padrão desejável.
• Ruído externo (RF, rádio, motor próximo): distribuição aleatória sem fase preferencial, frequentemente em pulsos uniformes ao longo de toda a onda. Deve ser descartado por filtragem.

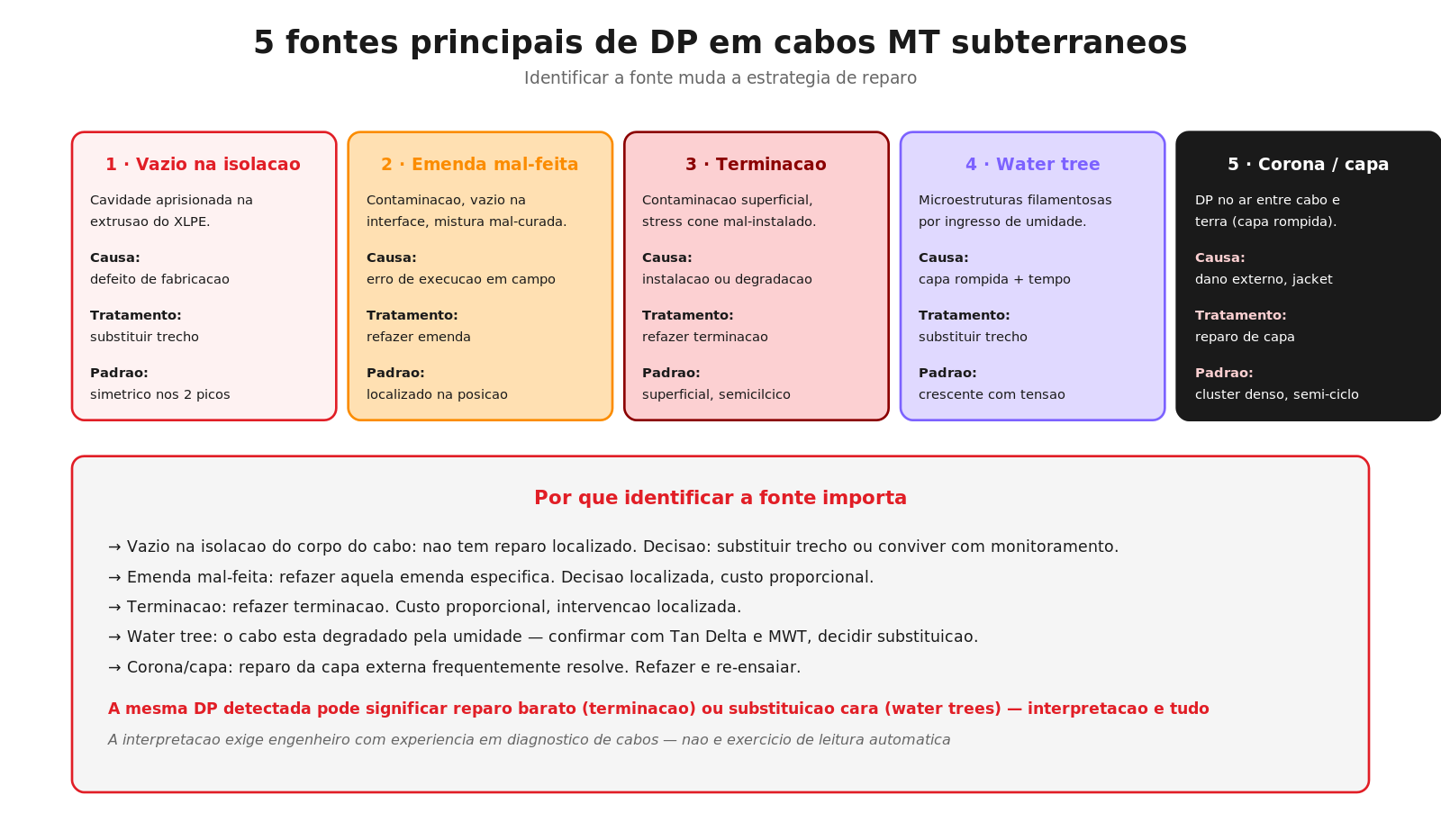

5 fontes principais de DP em cabos MT — e por que identificar a fonte importa

A diferença entre identificar uma DP genericamente e identificar a fonte específica da DP é o que separa diagnóstico útil de diagnóstico ornamental. As 5 fontes principais e o tratamento de cada uma:

1. Vazio interno na isolação do corpo do cabo: defeito de fabricação. Não tem reparo localizado. Decisão técnica: substituir o trecho do cabo ou conviver com monitoramento intensificado (DP anual + Tan Delta para acompanhar evolução).
2. Emenda mal-feita: erro de execução em campo (contaminação durante preparação, vazio na mistura curada, ferramentas inadequadas). Tratamento: refazer aquela emenda específica. Custo proporcional, intervenção localizada, decisão clara.
3. Terminação: contaminação superficial, stress cone mal-instalado, vazamento em terminação plug-in. Refazer terminação. Custo proporcional, intervenção em local acessível.
4. Water tree: microestruturas filamentosas desenvolvidas pelo ingresso de umidade ao longo de anos — capa rompida + tempo. Confirmar com Tan Delta e MWT. Decisão: substituir trecho. Custo alto, intervenção planejada.
5. Corona / capa rompida: DP no ar entre cabo e terra causada por dano externo na capa. Reparo da capa frequentemente resolve completamente — kit termocontrátil específico, re-ensaio para confirmar. Custo baixo, intervenção localizada.

A mesma DP detectada pode significar reparo barato (terminação) ou substituição cara (water trees). Sem identificação correta da fonte, a decisão técnica fica entre “apagar tudo e refazer” (desperdício de CAPEX) ou “ignorar até falhar” (volta para o regime reativo). A interpretação correta exige engenheiro com experiência em diagnóstico de cabos — não é exercício de leitura automática de software.

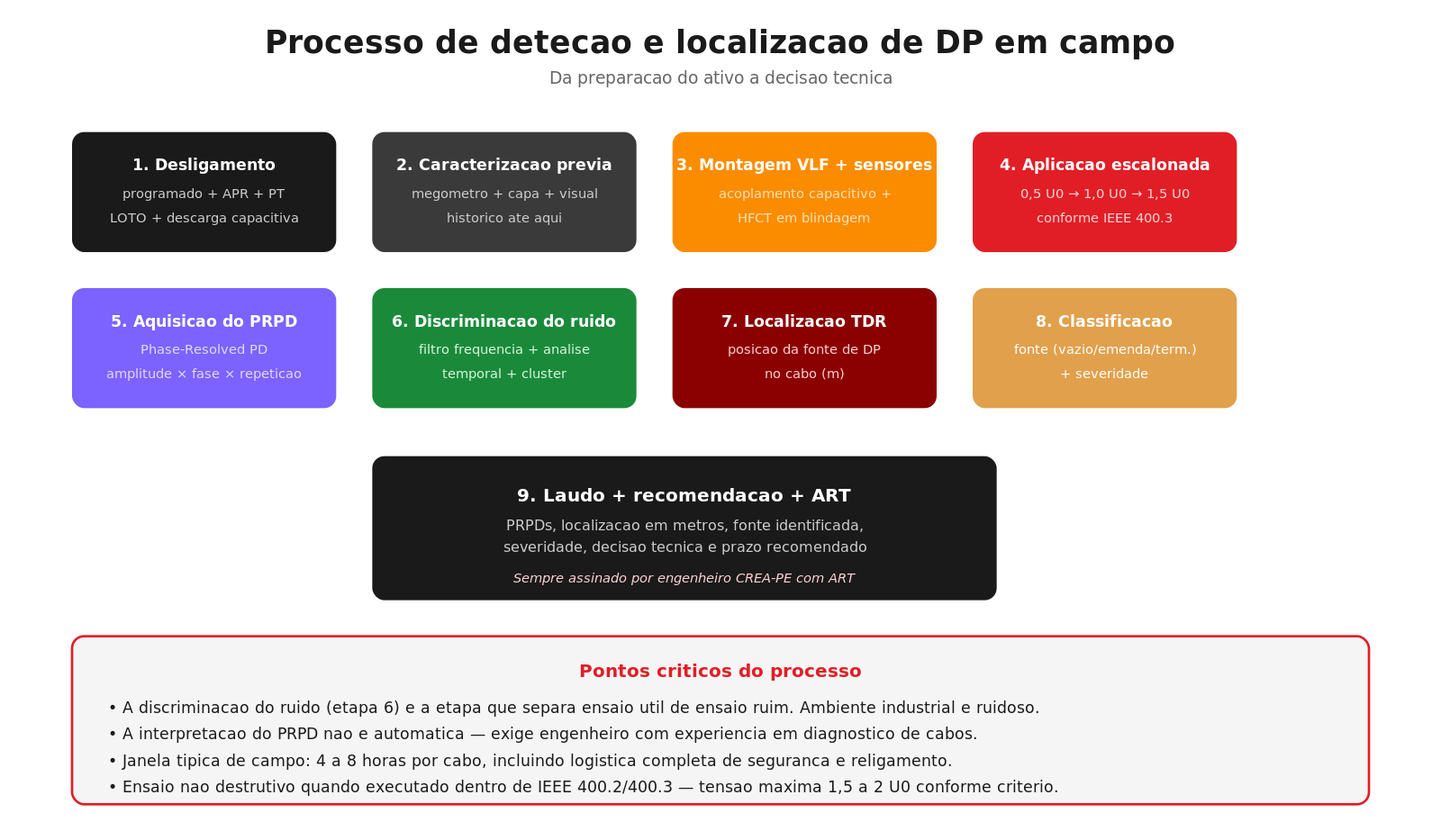

Processo de detecção e localização de DP em campo

O processo operacional em 9 etapas:

1. Desligamento: programado, com APR, PT, LOTO, descarga capacitiva confirmada.
2. Caracterização prévia: megôhmetro + teste de capa + inspeção visual + revisão do histórico do ativo. Filtra cabos em estado muito degradado que não justificam DP.
3. Montagem VLF + sensores: conexão da fonte VLF, instalação de acoplador capacitivo na ponta do cabo, sensor HFCT (High Frequency Current Transformer) na blindagem para captura adicional.
4. Aplicação escalonada: tensão CA a 0,1 Hz, escalada em degraus 0,5 U₀ → 1,0 U₀ → 1,5 U₀ (conforme IEEE 400.3 e critérios IEC). Cada degrau dura tempo definido para estabilização e medição.
5. Aquisição do PRPD: instrumento registra cada pulso com amplitude, fase e taxa, durante 1 a 5 minutos por degrau de tensão.
6. Discriminação do ruído: filtros de frequência, análise temporal, separação de clusters. Ambiente industrial é eletromagneticamente ruidoso — esta etapa frequentemente determina a qualidade final do ensaio.
7. Localização TDR-DP: técnica avançada que mede o atraso entre o pulso de DP captado em uma ponta e o eco na outra ponta para calcular a posição da fonte no cabo em metros.
8. Classificação: identificação da fonte (vazio, emenda, terminação, water tree, corona) e da severidade (verde/amarelo/vermelho).
9. Laudo + recomendação + ART: documento técnico com PRPDs, posição em metros, fonte identificada, severidade, decisão técnica, prazo recomendado, assinatura de engenheiro CREA-PE.

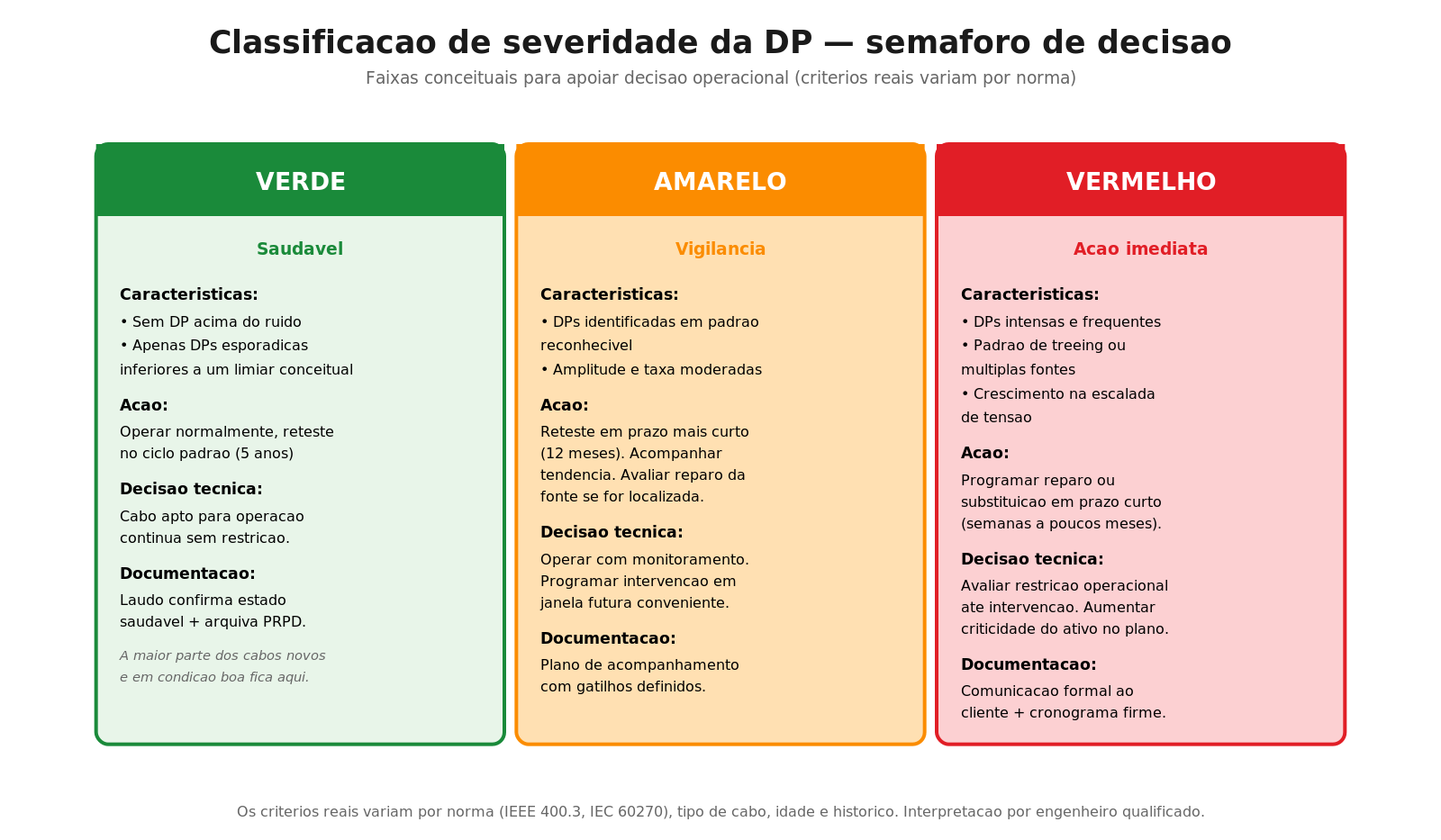

Semáforo de severidade — decisão operacional

A classificação de severidade segue uma lógica de semáforo, com critérios conceituais que apoiam a decisão operacional (os limiares específicos variam por norma, por fabricante de equipamento e por tipo de cabo). Verde: sem DP acima do ruído, operar normalmente, reteste no ciclo padrão. Amarelo: DPs identificadas em padrão reconhecível com amplitude moderada, operar com monitoramento, programar intervenção em janela conveniente. Vermelho: DPs intensas e frequentes, padrão de treeing ou múltiplas fontes, programar reparo ou substituição em prazo curto, avaliar restrição operacional até a intervenção.

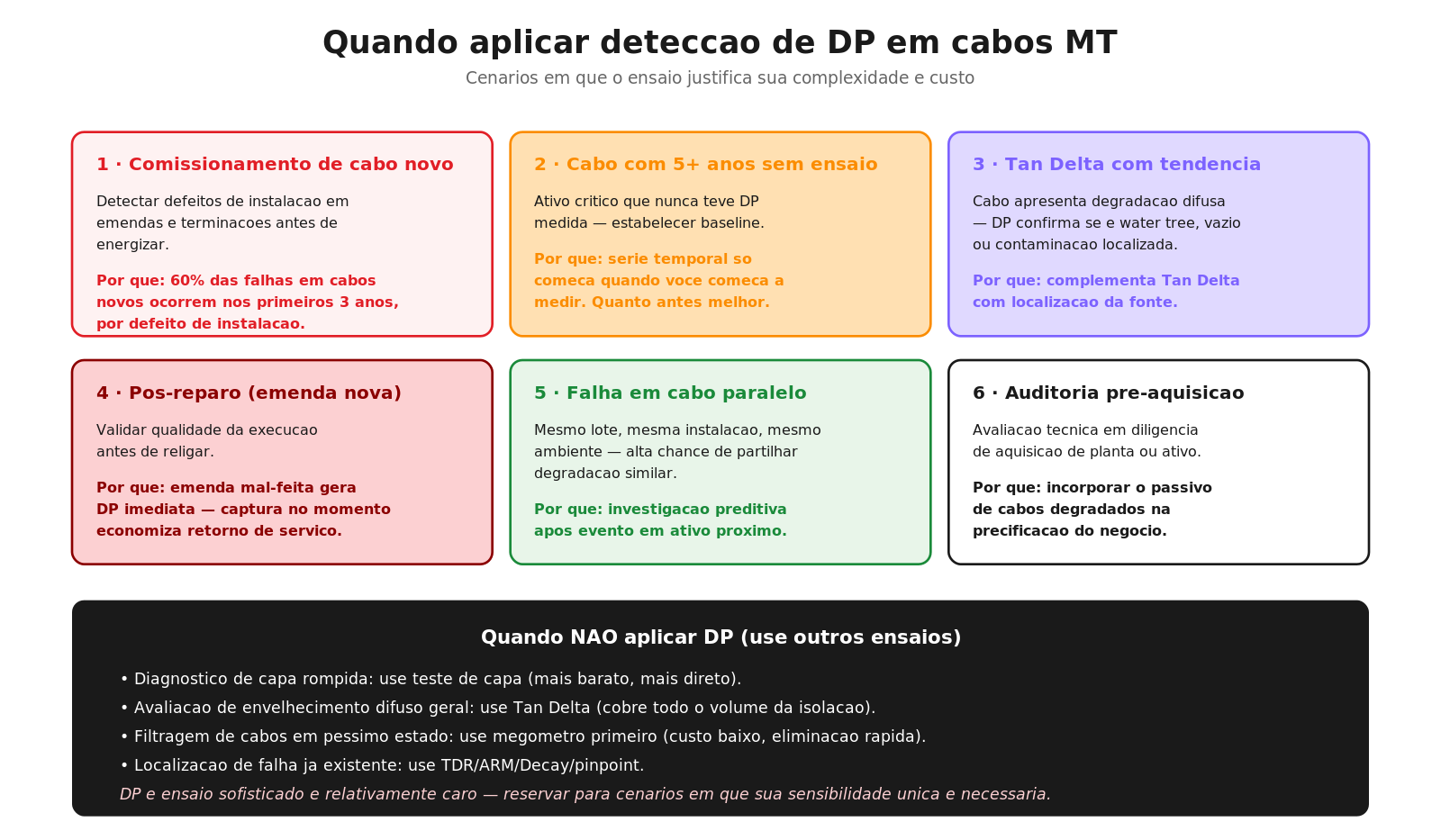

Quando aplicar (e quando não aplicar) detecção de DP

O ensaio de DP é sofisticado e relativamente caro — vale reservar para cenários onde sua sensibilidade única é necessária: comissionamento de cabo novo (capturar defeitos de instalação), cabo crítico com 5+ anos sem ensaio (estabelecer baseline), Tan Delta com tendência crescente (identificar a natureza do defeito), pós-reparo de emenda (validar execução), falha em cabo paralelo (investigação preditiva em ativos similares), auditoria pré-aquisição. Para diagnóstico de capa, use teste de capa (mais barato). Para envelhecimento difuso geral, Tan Delta. Para filtragem inicial, megôhmetro. Para localização de falha já existente, TDR/ARM/pinpoint.
