Antes de qualquer ensaio elétrico que exija desligamento, há duas técnicas que vigiam a subestação de 69 kV com ela em operação: a inspeção visual e a termografia. Juntas, elas formam a primeira linha de defesa da confiabilidade — detectam vazamentos, corrosão, conexões aquecidas e contatos degradados antes que virem falha. São baratas, não invasivas e, bem executadas, antecipam a maior parte dos problemas que parariam a planta.

Neste artigo, terceiro da série sobre manutenção de SE 69 kV, detalho o que observar na ronda sensorial, como a termografia funciona e onde costuma flagrar defeito, e como classificar a severidade do que se mede para transformar a imagem térmica em decisão de manutenção.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 13–17 min

Quero inspeção e termografia na minha SE 69 kV

1. A inspeção visual

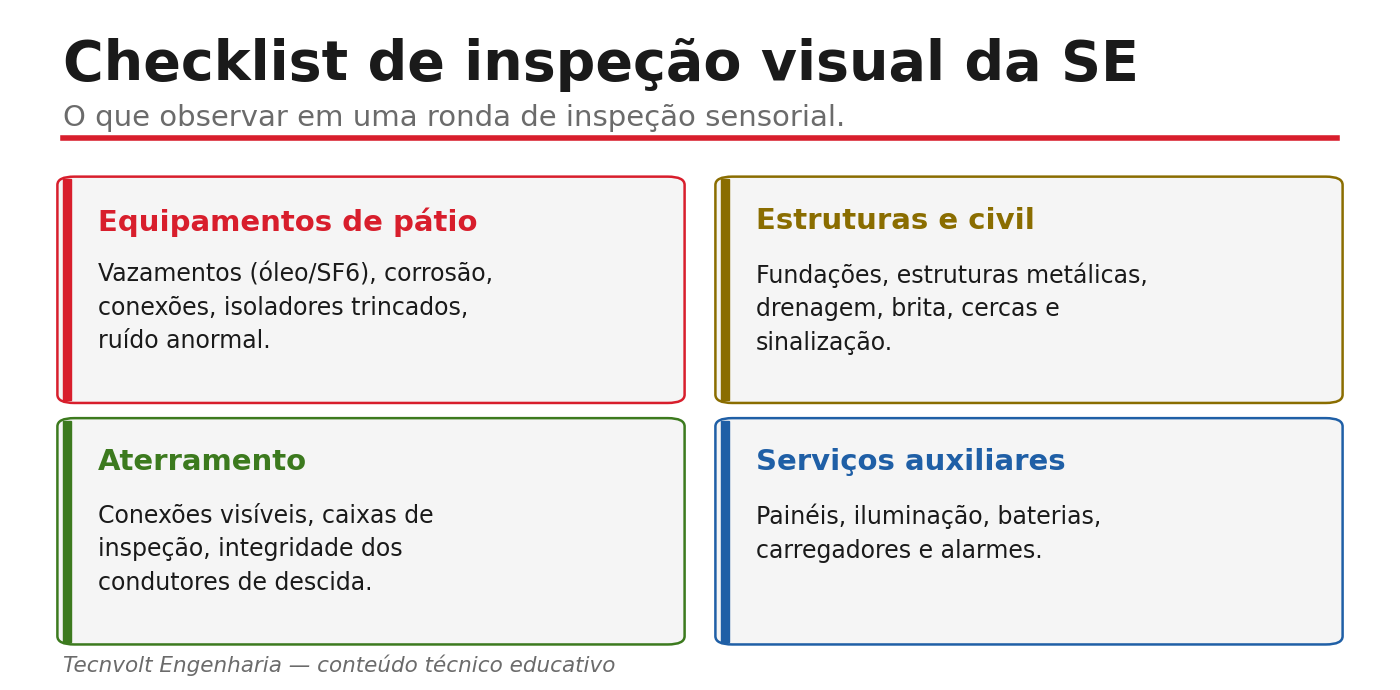

A inspeção visual é a tarefa mais simples e mais subestimada da manutenção. Trata-se de uma ronda sensorial — olhar, ouvir, sentir — feita com a subestação energizada, à distância segura, por profissional habilitado.

O que se observa: vazamentos de óleo no transformador, buchas e disjuntores, e indícios de fuga de SF6 em equipamentos pressurizados; corrosão em estruturas, conexões e tanques; isoladores trincados, lascados ou com depósitos; ruídos anormais (zumbido excessivo, crepitação que sugere descarga); nível de óleo e estado dos indicadores; sílica-gel dos secadores de ar (cor saturada indica umidade); estado das estruturas e da parte civil (bases, drenagem, bacias de contenção); a malha de aterramento visível e suas conexões; e os serviços auxiliares (painéis, baterias, iluminação). Cada anomalia entra no registro e alimenta a decisão de aprofundar com ensaio.

2. A termografia

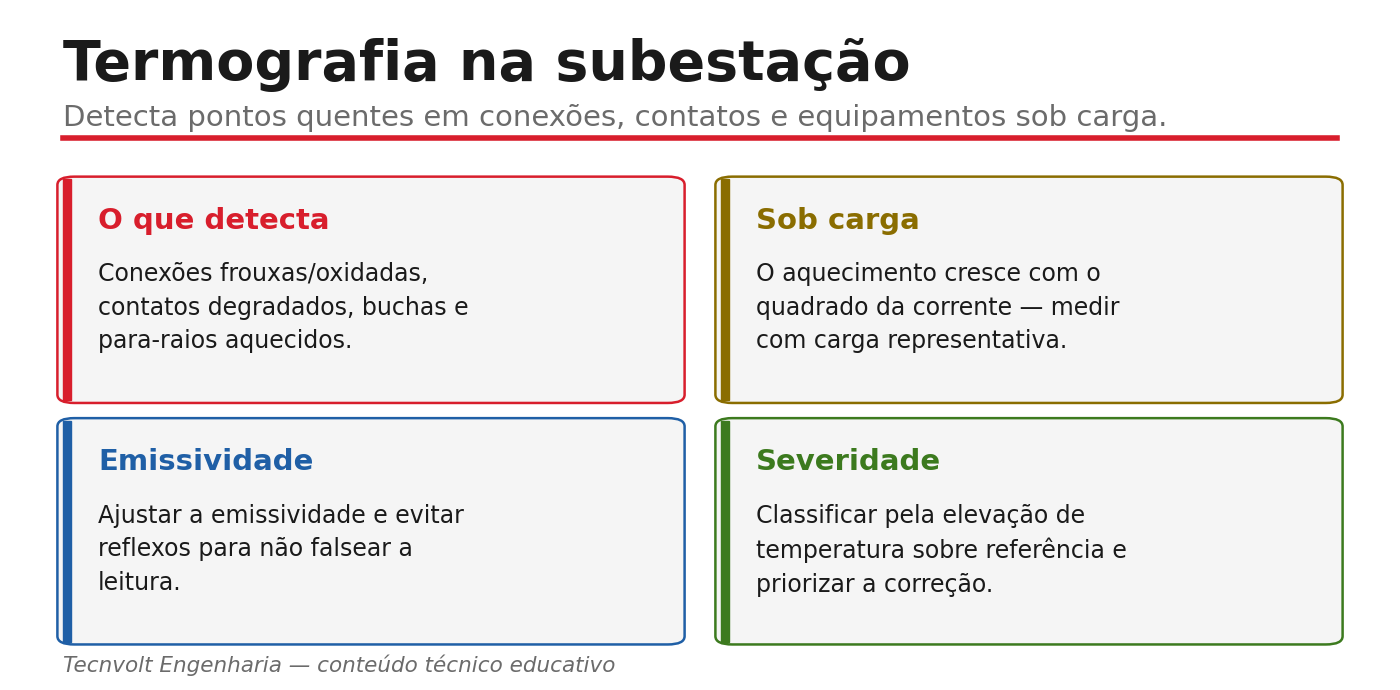

A termografia usa uma câmera infravermelha que capta a radiação térmica emitida pelos corpos e a converte em temperatura aparente. Em uma SE, ela detecta principalmente conexões frouxas ou oxidadas, contatos degradados, buchas e para-raios que aquecem por perda dielétrica. O princípio físico é direto: a perda por efeito Joule cresce com o quadrado da corrente, de modo que o aquecimento de uma conexão com resistência elevada é proporcional a I², e fica visível justamente quando a carga sobe.

Por isso, a regra de ouro é inspecionar sob carga representativa: uma conexão defeituosa quase sem corrente pode parecer fria e enganar. Dois cuidados técnicos definem a qualidade da medição: ajustar a emissividade ao material da superfície (metais polidos têm emissividade baixa e exigem correção) e evitar reflexos de fontes quentes (sol, outros equipamentos) que falseiam a leitura. Documentar a carga no momento da imagem é essencial para comparar campanhas.

3. Classificação de severidade e ação

Uma imagem térmica só vira decisão quando a severidade é classificada. O critério mais robusto não é a temperatura absoluta, e sim a elevação do ponto sobre uma referência: o ambiente, ou — melhor ainda — a fase equivalente. Se uma das três fases de uma conexão está significativamente mais quente que as outras duas sob a mesma carga, há defeito, independentemente do valor absoluto.

A partir dessa elevação, define-se a faixa de ação: pequenas diferenças entram em acompanhamento, com reinspeção na próxima campanha; diferenças moderadas exigem programar intervenção na próxima janela; e elevações acentuadas demandam intervenção prioritária, pois indicam risco de falha próxima. Em todos os casos, registra-se a carga no momento, as imagens (térmica e visível) e a referência usada, para que a tendência ao longo do tempo sustente a decisão.

Falar com um especialista em termografia de SE

Como a Tecnvolt Engenharia executa esse serviço

A Tecnvolt Engenharia realiza a inspeção visual e a termografia de subestações de 69 kV com a SE em operação: percorre o checklist sensorial, captura as imagens térmicas sob carga representativa com emissividade ajustada, classifica a severidade por elevação sobre fase equivalente e consolida tudo em laudo com ART, indicando ações e prazos. Atuamos em campo na região Nordeste, em subestações de indústrias, geração e concessionárias.
