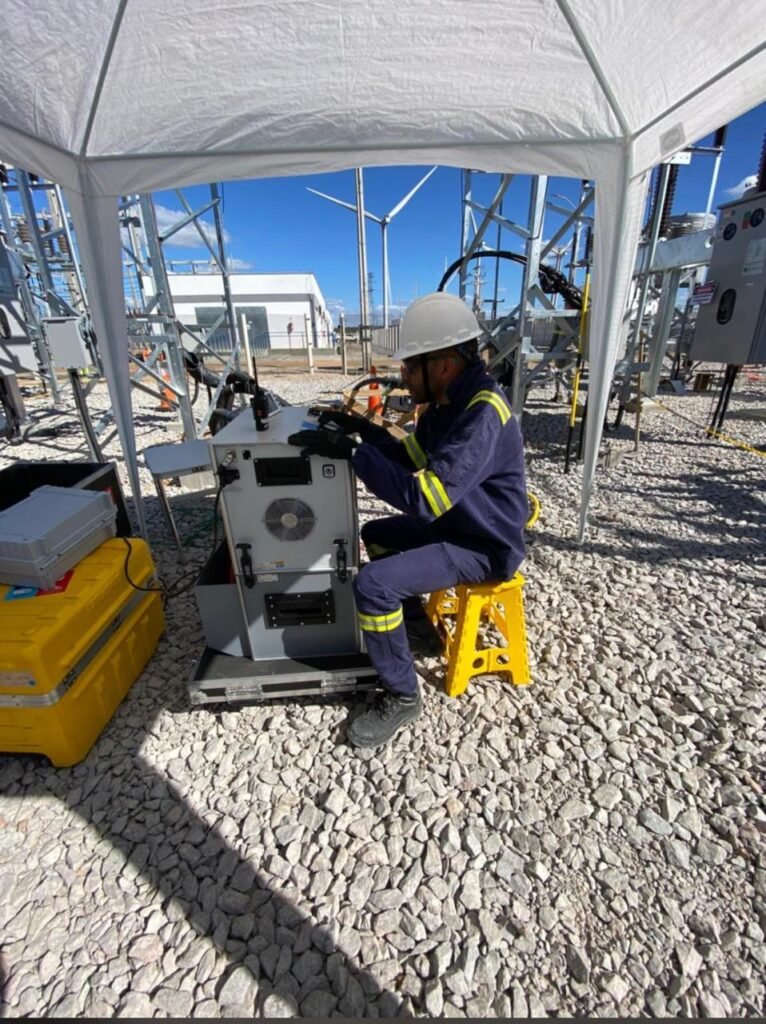

Erros comuns que invalidam um ensaio VLF (e como o relatório técnico deve registrar tudo)

1. Tensão errada para a classe — o erro #1

Confusão entre RMS e pico é a fonte mais frequente de erro técnico. Em cabo classe 15 kV (U₀ = 8,7 kV), a tensão de aceitação correta é 17,4 kV RMS (2 × U₀ RMS). Se a fonte VLF é senoidal e o engenheiro especifica “2 U₀ pico”, está aplicando apenas 12,3 kV RMS — 30% menos estresse que o exigido. O ensaio “passa” mas sem critério normativo. A correção: a IEEE 400.2-2024 unificou tudo em RMS — sempre especifique e registre em RMS, e se a fonte mostra pico, divida por √2.

2. Tempo de plateau insuficiente

Aplicar 15 minutos em um cabo crítico onde a IEEE 400.2-2024 pede 30-60 minutos é erro técnico grave. O withstand pode passar (não rompeu naquele tempo), mas defeitos progressivos ativos não tiveram tempo de se manifestar via crescimento de Tan δ ou DP intermitente. Em alta tensão (≥ 66 kV), a edição vigente exige explicitamente 60 minutos mínimos. Reduzir é descumprir norma — e laudo descumprindo norma não passa em auditoria.

3. Tabela errada de Tan δ para o tipo de cabo

Os limiares NEETRAC/IEEE 400.2-2024 são muito diferentes entre XLPE, EPR cheio, EPR descarregado e PILC. Um cabo EPR com Tan δ de 0,5% pode estar em condição Suspeita (correto) ou ser classificado como Ruim (erro grave se aplicada tabela XLPE). Aplicar a tabela errada inverte o diagnóstico: cabo bom é reprovado, cabo ruim é aprovado. Sempre confirme o tipo de isolação antes de selecionar limiares.

4. Medir com cabo ainda aquecido

Tan δ é sensível à temperatura. Em cabo que estava em operação há minutos, a Tan δ aparente pode ser 20-40% maior que em cabo frio — o que pode levar a falso diagnóstico de degradação. A IEEE 400.2-2024 recomenda aguardar 2-4 horas de resfriamento, ou aplicar fator de correção documentado no laudo. Ignorar isso gera ensaios não reprodutíveis, com diferenças entre medições periódicas que refletem temperatura, não condição real.

5. Corte abrupto da tensão ao final

Erro novo e específico desde a IEEE 400.2-2024: a tensão deve ser reduzida em rampa lenta (1-5 min) ao final do ensaio, nunca cortada instantaneamente. Corte abrupto introduz transientes que podem agredir cabos limítrofes e causar “falha pós-ensaio” — cabo que aguentou o plateau mas falha horas depois devido aos transientes do desligamento. Equipes treinadas na edição 2013 podem não conhecer essa exigência. Vale checar.

6. Equipamento descalibrado

Fontes VLF, instrumentos de medição de Tan δ e sensores de descargas parciais precisam de calibração periódica (geralmente anual) em laboratório credenciado. Equipamento descalibrado entrega leituras com erro sistemático — pode subestimar ou superestimar Tan δ em fator de 2 ou mais. Em laudos sérios, o certificado de calibração em validade é anexado ao relatório. Sem isso, o laudo perde rastreabilidade metrológica.

7. Aterramento inadequado ou conjunto fora de validade

O conjunto de aterramento temporário usado durante o ensaio é equipamento de segurança crítico — deve ser certificado, com indicador de corrente nominal compatível, e em validade. Conjunto improvisado ou fora de prazo é violação de NR-10 e expõe a equipe a risco grave em caso de reenergização acidental ou indução em circuitos paralelos. Auditores de SMS verificam isso.

8. Laudo sem dados essenciais

Mesmo um ensaio tecnicamente bem-feito perde valor se o laudo é incompleto. Faltas comuns: norma de referência não citada, edição da norma omitida, tensão em pico sem RMS correspondente, tempo de ensaio impreciso, sem registro de temperatura/umidade, sem ART, sem assinatura do engenheiro responsável. Esses laudos não sobrevivem a uma auditoria ANEEL séria ou disputa com seguradora.

Como o laudo correto deve ser estruturado

O laudo VLF de qualidade técnica e auditorial completa contém os 12 itens essenciais ilustrados ao lado: identificação do cabo, norma de referência aplicada (incluindo edição), tabela de Tan δ usada, tensão de ensaio em RMS, tempo de plateau e rampas, condições ambientais, curvas completas por fase, tip-up e estabilidade calculados, classificação Boa/Suspeita/Ruim com justificativa, recomendação técnica priorizada, ART do CREA e certificado de calibração em validade.

Esse padrão é o que diferencia laudo de uso interno operacional de laudo com peso jurídico, fiscal e de auditoria. Para clientes industriais multinacionais e contratos de grande porte, essa estrutura é exigência contratual.

Como avaliar a qualidade do laudo recebido

Como gestor, você pode auditar o laudo recebido fazendo cinco perguntas simples: (i) Qual norma e edição? Se não diz, é vago. (ii) Tensão em RMS ou pico? Se confunde, fonte de erro. (iii) Qual tabela de Tan δ? Deve ser específica para o tipo de isolação. (iv) Tem ART CREA? Sem isso, sem rastreabilidade legal. (v) Tem certificados de calibração em anexo? Sem isso, sem rastreabilidade metrológica.

Se a resposta a qualquer uma dessas perguntas é “não claro” ou “não tem”, o laudo deve ser questionado e refeito. É seu direito como contratante.
