VLF, DAC e hipot AC ressonante: comparativo de métodos de ensaio em cabos blindados

1. VLF (Very Low Frequency)

Aplicado tipicamente em 0,1 Hz (período 10 segundos), com forma de onda senoidal ou cosseno-retangular. Padronizado pela IEEE 400.2-2024 para cabos blindados extrudados até 138 kV. A frequência baixa reduz drasticamente a corrente capacitiva, permitindo equipamento portátil (~50 kg total para módulos até 60 kV RMS) — daí a aplicabilidade ampla em campo. Combinado com Tangente Delta e descargas parciais, oferece diagnóstico completo. É o método predominante em média tensão.

Vantagens: portátil, custo competitivo, diagnóstico integrado (Tan δ/PD), padronizado por norma vigente. Limitações: limite de comprimento (cabos > 5-10 km exigem fontes maiores), tensão máxima até 138 kV em equipamentos atuais.

2. DAC (Damped AC)

Princípio: o equipamento carrega o cabo com uma corrente CC controlada e então libera essa carga via indutor, gerando uma oscilação amortecida (damped) em frequência próxima da industrial (50 ou 60 Hz). A forma de onda é AC, com amplitude decrescente ao longo de poucos ciclos. Padronizado pela IEEE 400.4. Após cada “tiro”, recarrega-se e dispara-se novamente.

Vantagens: tensão máxima muito maior (até 200 kV), capacidade de ensaiar cabos longos (até 10 km), forma de onda em frequência mais próxima da operacional. Limitações: equipamento mais pesado (100-200 kg) e caro; diagnóstico Tan δ não é viável em DAC (a forma de onda decrescente não permite medição estabilizada). Detecção de descargas parciais é possível conforme procedimentos específicos.

3. AC Ressonante

Aplica tensão AC contínua na frequência industrial (50 ou 60 Hz) ou em range próximo (20-500 Hz, ajustável). Para gerar essas tensões altas em campo, usa-se um circuito ressonante LC que multiplica a tensão do alimentador. O equipamento é grande e pesado, exigindo veículo dedicado para mobilização. Padronizado por IEEE 400 e IEC 60840.

Vantagens: tensão na frequência operacional real do cabo (máxima similaridade com regime de operação), capacidade de ensaiar cabos muito longos (até 20+ km), tensões altíssimas (500+ kV em transformadores e cabos de extra-alta tensão). Limitações: custo de mobilização alto, complexidade de operação, prática-mente exclusivo para cabos de transmissão (66 kV+) ou ensaios de fábrica.

4. Capacidade de diagnóstico

Não basta aplicar tensão — em ensaios modernos, o diagnóstico paralelo (Tan δ e PD) é tão importante quanto o withstand. E aqui os três métodos diferem significativamente:

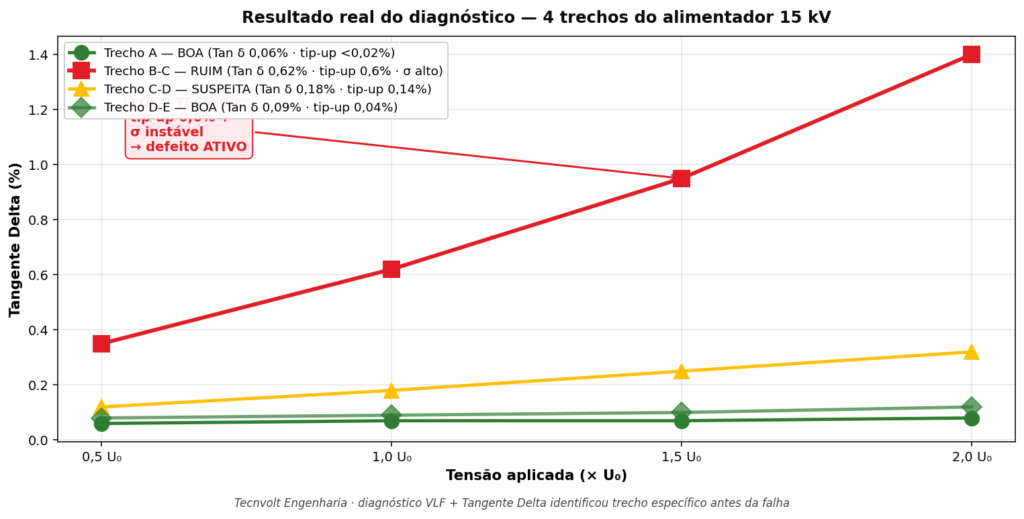

VLF permite medição de Tan δ excelente (forma de onda senoidal estável a 0,1 Hz facilita a integração sobre múltiplos ciclos) e PD com TDR-pulso. O MWT (Monitored Withstand Test) é nativo em VLF.

DAC tem limitação no diagnóstico de Tan δ — a forma de onda decrescente não permite leitura estabilizada. Pode medir PD, mas o procedimento é diferente do VLF.

AC Ressonante permite excelente diagnóstico, com Tan δ em frequência industrial (a “linguagem natural” do cabo operacional). É o padrão em ensaios de fábrica de cabos AT.

5. Custos e logística

VLF de 60 kV RMS: equipamento ~R$ 300-500 mil, mobilização com van + 2 técnicos, ensaio em 8-12 horas para 5 km de cabo MT.

DAC 100-200 kV: equipamento ~R$ 800 mil a R$ 1,5 milhão, mobilização com veículo médio + 3 técnicos, ensaio em 12-24 horas.

AC Ressonante: equipamento ~R$ 2+ milhões, mobilização com caminhão dedicado, ensaio em campo raro no Brasil — geralmente reservado para ensaios de aceitação de cabos AT de transmissão ou ensaios de fábrica.

Em proposta comercial: VLF para MT custa tipicamente R$ 8-20 mil por trecho de até 5 km; DAC chega a R$ 30-60 mil; AC ressonante em campo, quando viável, ultrapassa R$ 80 mil. A relação custo-benefício do VLF é incomparável para a faixa MT.

6. Quando cada um é a escolha correta

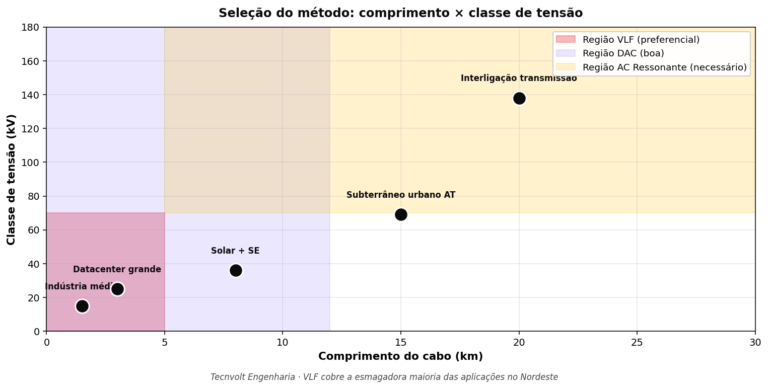

VLF: 99% das aplicações em cabos MT (5 a 36 kV) em comissionamento, manutenção, pós-reparo. Aplicável também em AT até 138 kV com módulos especializados. Padrão Tecnvolt.

DAC: cabos AT 66-200 kV ou cabos MT muito longos (>10 km) onde o VLF excede capacidade. Comissionamento de linhas subterrâneas de transmissão urbana.

AC Ressonante: cabos de transmissão (138 kV+) em projetos críticos, ensaios de fábrica, casos onde a frequência industrial é tecnicamente necessária. Rara em campo no Nordeste brasileiro.

7. Por que VLF domina no Brasil

A combinação de praticidade, custo e capacidade técnica torna o VLF o método-padrão para cabos MT no Brasil. A maioria absoluta dos ativos elétricos do país está em média tensão (5 a 36 kV) — concessionárias de distribuição, indústrias, usinas solares fotovoltaicas, datacenters, hospitais, comércio de grande porte. Para esse universo, VLF + Tangente Delta entrega 99% do valor diagnóstico necessário, em equipamento portátil e custo viável. DAC e AC ressonante ficam para o nicho específico de transmissão.

8. A escolha Tecnvolt

A Tecnvolt opera com VLF senoidal BAUR Viola TD (até 60 kV RMS) cobrindo confortavelmente todas as classes de média tensão padrão. Para projetos esporádicos em alta tensão acima de 60 kV ou cabos muito longos, recorremos a parcerias com fornecedores especializados em DAC. Em todos os casos, o cliente recebe orientação técnica sobre qual método é o adequado para a sua aplicação antes de fechar proposta.
