O sistema isolante de um transformador só permanece confiável enquanto a umidade e o oxigênio são mantidos longe do óleo e do papel. Quem garante isso é o conjunto de estanqueidade do equipamento: o tanque, as vedações (gaxetas e juntas), o conservador (tanque de expansão) e o respiro com sílica-gel. São componentes humildes, sem instrumentação sofisticada, mas a sua negligência é uma das causas mais comuns — e mais evitáveis — de degradação acelerada do isolamento. Um respiro saturado ou uma vedação ressecada deixam entrar a água que, ao longo dos anos, mata a celulose.
Neste artigo trato da manutenção desse conjunto: como o conservador acomoda a respiração do óleo, por que o respiro de sílica-gel é a primeira linha de defesa contra a umidade, como inspecionar vedações e identificar vazamentos, e por que a estanqueidade é um pilar silencioso, porém decisivo, da longevidade do transformador.
Resumo técnico
O óleo expande e contrai com a temperatura; o conservador acomoda essa variação. Quando o transformador ‘respira’, o ar que entra passa pelo respiro de sílica-gel, que retém a umidade. Sílica saturada (mudança de cor) deixa entrar água. Vedações ressecadas e juntas degradadas causam vazamentos de óleo e ingresso de ar úmido. Bolsas/diafragmas no conservador isolam o óleo do ar. A manutenção desse conjunto previne o ingresso de umidade — principal agente, junto ao calor, da degradação da celulose.Quero avaliar a estanqueidade do meu transformador

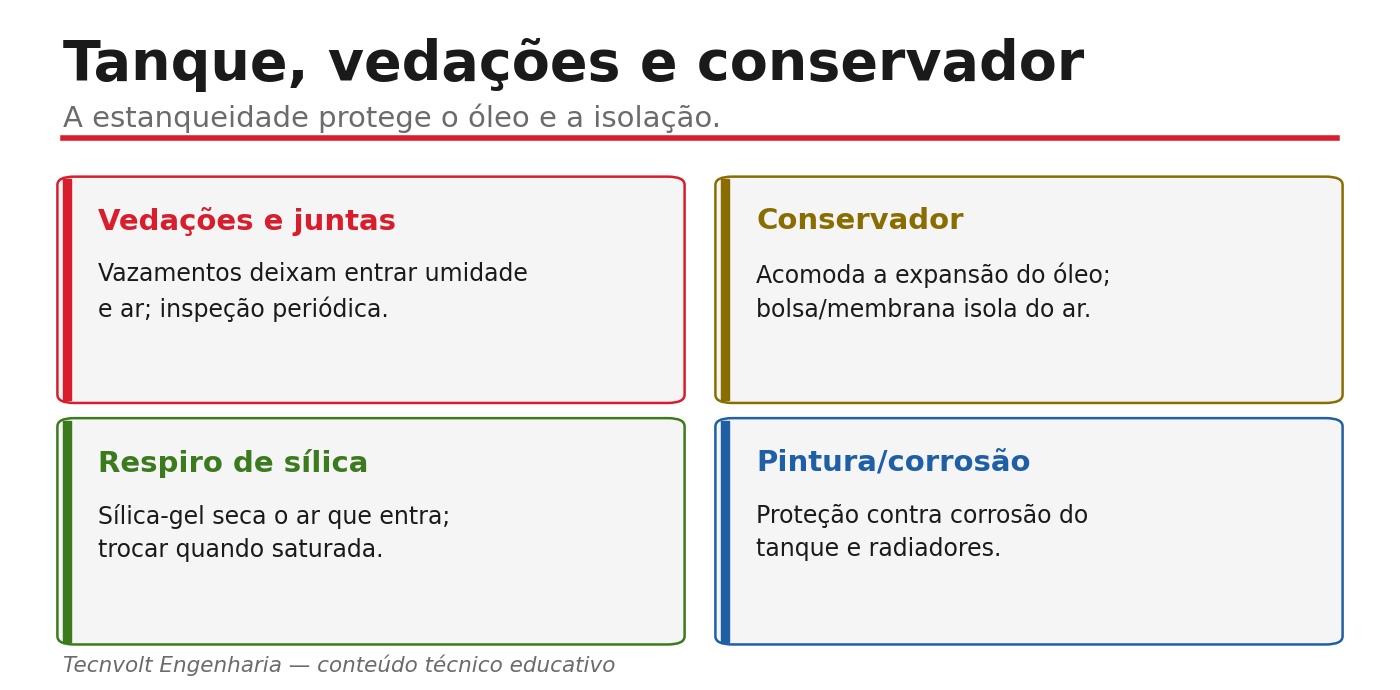

1. O conservador e a respiração do óleo
O volume de óleo varia com a temperatura: aquece e expande, esfria e contrai. O conservador, montado acima do tanque, é um reservatório que acomoda essa variação, mantendo o tanque principal sempre cheio. Conforme o óleo sobe e desce no conservador, há um movimento de ar — a ‘respiração’ do transformador. É esse ar que precisa ser tratado antes de entrar em contato com o sistema, sob pena de introduzir umidade.
Muitos transformadores modernos têm, dentro do conservador, uma bolsa de borracha ou diafragma que separa fisicamente o óleo do ar atmosférico, reduzindo drasticamente o contato com oxigênio e umidade. A integridade dessa bolsa é importante: se rompe, o óleo passa a respirar diretamente o ar tratado pelo respiro.
2. O respiro de sílica-gel
O respiro com sílica-gel é a primeira linha de defesa contra a umidade. O ar que entra durante a respiração atravessa um recipiente com sílica-gel, um dessecante que adsorve a água. A sílica muda de cor à medida que satura (tipicamente de uma cor para outra, conforme o indicador), sinalizando visualmente quando precisa ser regenerada ou trocada. Um respiro com sílica saturada — ou com o copo de óleo selante seco/sujo — deixa de proteger e passa a admitir ar úmido diretamente.
A verificação da sílica-gel é uma das inspeções mais simples e de maior retorno: custa pouco, é rápida e previne um dos mecanismos mais insidiosos de envelhecimento. Existem também respiros autorregeneráveis, que aquecem a sílica periodicamente, reduzindo a manutenção manual.
3. Vedações e vazamentos
As vedações (gaxetas, juntas, anéis) selam flanges, tampas, válvulas e a interface das buchas. Com o tempo, o calor, a radiação UV e os ciclos térmicos ressecam e endurecem esses elementos, criando caminhos para vazamento de óleo e ingresso de ar. Um vazamento de óleo não é apenas perda de fluido: é uma porta de entrada para a umidade e um sinal de que a barreira de estanqueidade está comprometida. A inspeção busca manchas de óleo, gotejamento, vedações ressecadas e corrosão na chapa do tanque.
4. Por que isso é estratégico

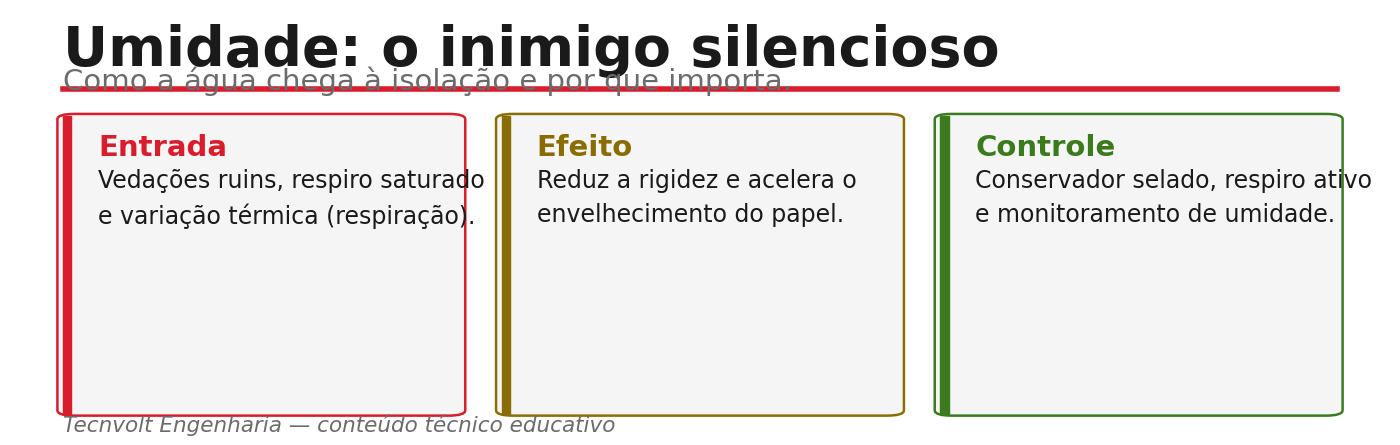

Umidade e calor são os dois principais agentes de degradação da celulose. Enquanto o calor é gerenciado pela refrigeração e pelo carregamento, a umidade é gerenciada pela estanqueidade. Negligenciar o respiro de sílica e as vedações é abrir mão de metade da estratégia de preservação do isolamento. E o pior: o dano é cumulativo e silencioso — quando a umidade aparece de forma evidente nos ensaios do óleo, anos de vida útil já foram consumidos.
Boa prática
Inspecione a sílica-gel em toda visita e regenere/troque assim que mudar de cor. Verifique o nível de óleo do conservador e a integridade do copo selante do respiro. Procure ativamente por vazamentos e vedações ressecadas. Em ativos críticos, considere respiro autorregenerável e acompanhe a umidade pelos ensaios físico-químicos do óleo.
Aviso técnico
Intervenções que abram o sistema ao ar (troca de vedações, manutenção do conservador) exigem cuidado para não introduzir umidade e ar, podendo demandar tratamento posterior do óleo. Trabalhos em altura no conservador e manuseio de óleo seguem procedimentos de segurança e a NR-10/NR-35 quando aplicável.
Pedir inspeção de estanqueidade e sílica-gel
Como a Tecnvolt Engenharia executa essa manutenção
A Tecnvolt Engenharia inclui a estanqueidade na inspeção do transformador: verificação e regeneração/troca da sílica-gel, checagem do nível de óleo e da integridade do conservador e da bolsa, identificação de vazamentos e avaliação das vedações. Relacionamos esses achados com os ensaios físico-químicos do óleo (umidade) para fechar o quadro de preservação do isolamento e recomendar ações. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre preservação do isolamento
Perguntas frequentes
Para que serve o respiro de sílica-gel?
É a primeira linha de defesa contra a umidade: o ar que entra quando o transformador respira atravessa a sílica-gel, que adsorve a água antes que ela chegue ao óleo e ao papel. A sílica muda de cor ao saturar, sinalizando a necessidade de regeneração ou troca.
O que acontece se a sílica-gel saturar?
O respiro deixa de reter a umidade e passa a admitir ar úmido diretamente, acelerando a degradação da celulose. Por ser uma inspeção simples e barata, verificar e trocar a sílica é uma das ações de manutenção de melhor custo-benefício.
Vazamento de óleo é grave?
Sim. Além da perda de fluido, o vazamento indica que a barreira de estanqueidade está comprometida, criando caminho para ingresso de ar úmido. Vedações ressecadas e vazamentos devem ser corrigidos para preservar o isolamento.
Para que serve a bolsa de borracha do conservador?
Ela separa fisicamente o óleo do ar atmosférico dentro do conservador, reduzindo o contato com oxigênio e umidade. Se a bolsa se rompe, o óleo passa a respirar diretamente o ar tratado pelo respiro, e a integridade dessa peça deve ser verificada.
Referências técnicas
- IEC 60422 — Mineral insulating oils in electrical equipment: supervision and maintenance guidance (umidade e contaminação).
- IEEE Std C57.152 — Guide for Diagnostic Field Testing of Fluid-Filled Power Transformers (inspeções e acessórios).
- ABNT NBR 5356 — Transformadores de potência (série): acessórios e requisitos.
- Manual do fabricante — manutenção de conservador, bolsa e respiro.
As normas são citadas pelo escopo. Confirme sempre a edição vigente e o manual do fabricante antes de aplicar critérios.
