Toda a receita de uma usina solar passa por um único ponto: o sistema de medição. É ele que registra a energia entregue à rede e, portanto, o que será faturado. Ao lado da medição, a qualidade da energia injetada precisa estar dentro dos limites regulatórios — uma usina que entrega energia fora de padrão pode ser barrada na conexão ou penalizada na operação. Por isso, comissionar a medição e a qualidade de energia é uma etapa de alto impacto técnico e financeiro.
Este artigo faz parte da série técnica sobre comissionamento de usinas solares. Aqui tratamos do sistema de medição, dos parâmetros de qualidade de energia no ponto de conexão e do suporte à rede, mostrando o que precisa ser verificado e registrado antes da operação comercial.
Resumo técnico
O comissionamento verifica o sistema de medição (medidor principal conforme as regras do agente/ONS e TC/TP de medição na classe correta) e a qualidade de energia no ponto de conexão — harmônicos, flicker e fator de potência dentro dos limites do PRODIST / Procedimentos de Rede. Quando exigido, comprova o suporte à rede (curvas de resposta a tensão e frequência) e organiza o registro para a distribuidora e o operador. Tudo deve confirmar a edição vigente das normas e os requisitos específicos do agente.
Quero comissionar a medição da minha usina solar com a Tecnvolt
1. Sistema de medição

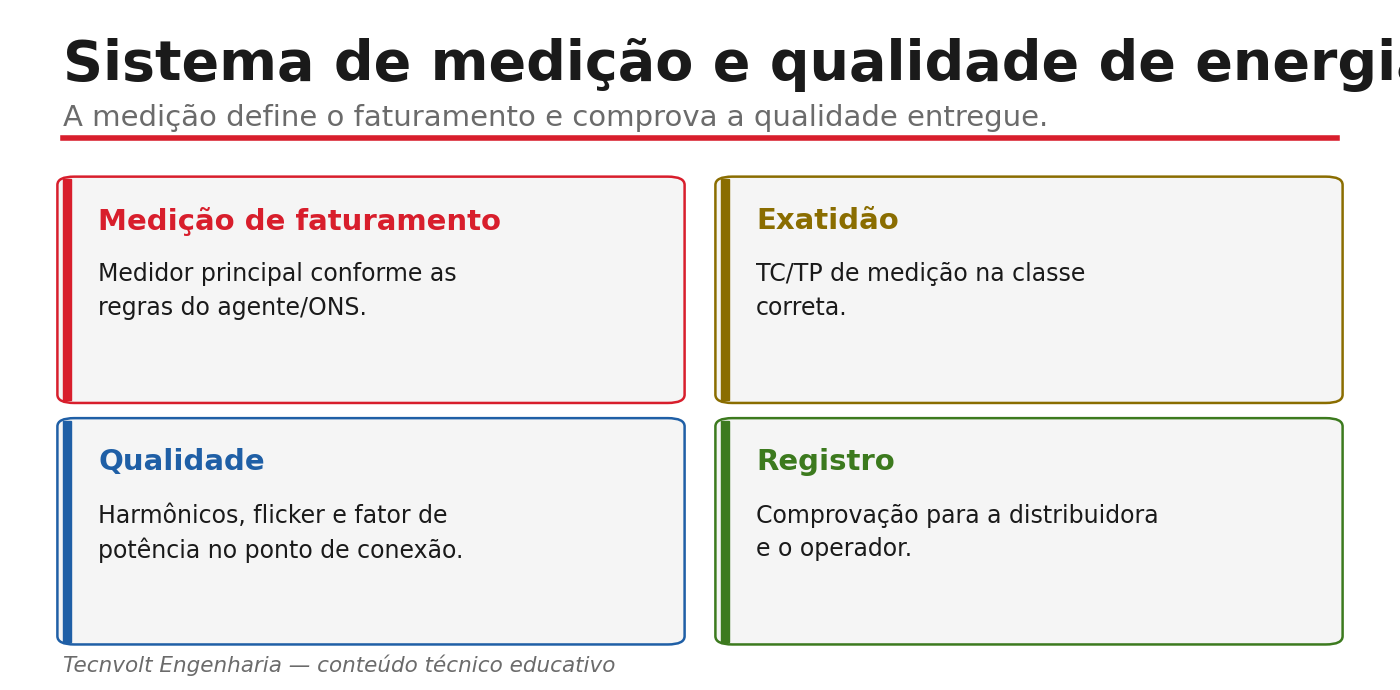

O sistema de medição é o que transforma a geração em energia faturável. Por isso precisa atender, com precisão, às regras do agente da rede.
O medidor principal deve estar conforme as regras de medição do agente e do operador do sistema (ONS, quando aplicável), instalado e parametrizado corretamente. Os transformadores de medição — TC e TP — precisam estar na classe de exatidão exigida, dimensionados e ligados de forma correta, pois é deles que vem o sinal que o medidor processa. No comissionamento, confere-se a instalação, a polaridade, a relação e a classe desses instrumentos, além da configuração do próprio medidor. Um erro nessa cadeia se traduz diretamente em erro de faturamento. Confirme sempre a edição vigente das regras e os requisitos específicos do agente.
2. Qualidade de energia

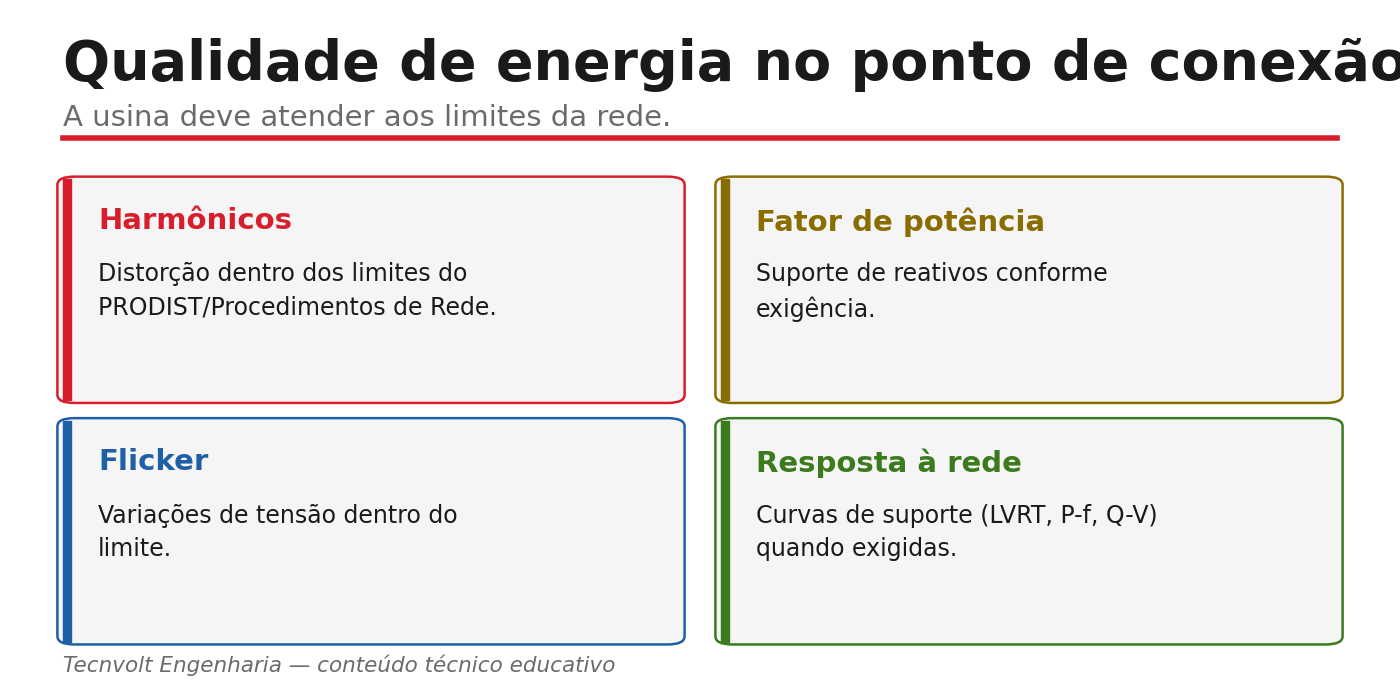

A energia que a usina injeta precisa respeitar parâmetros de qualidade no ponto de conexão. Os principais são os harmônicos (distorções da forma de onda, geradas sobretudo pela eletrônica dos inversores), o flicker (flutuações de tensão) e o fator de potência. Todos devem estar dentro dos limites estabelecidos pelo PRODIST / Procedimentos de Rede.
No comissionamento, mede-se esses parâmetros com instrumentação adequada, em condições representativas de operação, e compara-se com os limites aplicáveis. O resultado precisa ser registrado: é a comprovação de que a usina não degrada a rede a que está conectada. Como os limites dependem da norma e da característica da conexão, confirme sempre a edição vigente e os critérios específicos do agente.
3. Suporte à rede e registro
Dependendo do porte e da conexão, a usina pode ser obrigada a prestar suporte à rede: responder a variações de tensão e de frequência segundo curvas de resposta definidas pelo agente, contribuindo para a estabilidade do sistema. Quando exigido, o comissionamento comprova que os inversores e os controles da usina executam essas curvas conforme especificado.
Por fim, todo o conjunto — medição, qualidade de energia e suporte à rede — precisa de registro formal: relatórios e evidências que comprovam o atendimento aos requisitos perante a distribuidora e o operador. Essa documentação é parte do que sustenta a vistoria e a liberação para a operação comercial. Confirme sempre a edição vigente das normas e os requisitos específicos do agente.
Princípio orientador
Trate a medição como ponto crítico de receita e a qualidade de energia como condição de conexão. Meça, compare com os limites vigentes e registre — uma cadeia de medição correta e uma energia dentro dos padrões evitam erro de faturamento e barreiras na operação comercial.
Aviso técnico
A medição e os ensaios de qualidade de energia ocorrem com a usina energizada — strings podem estar energizadas sempre que há sol, e a subestação opera em alta tensão. Devem ser executados por profissional habilitado e autorizado, com treinamento de SEP, seguindo a NR-10, com desenergização, bloqueio, teste de ausência de tensão e aterramento quando aplicável.
Falar com um especialista em qualidade de energia fotovoltaica
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia comissiona a medição e a qualidade de energia de usinas solares: verificação do medidor principal e dos TC/TP de medição, medição de harmônicos, flicker e fator de potência no ponto de conexão, comprovação do suporte à rede quando exigido e organização do registro para a distribuidora e o operador — consolidando tudo em dossiê com ART. Atuamos em campo na região Nordeste, em usinas e geração distribuída.
Solicitar comissionamento de medição de usina solar
Perguntas frequentes
O que o sistema de medição precisa atender?
Precisa atender às regras de medição do agente da rede e do operador do sistema (ONS, quando aplicável): medidor principal conforme essas regras e TC/TP de medição na classe de exatidão correta, instalados e parametrizados de forma adequada.
O que é qualidade de energia no ponto de conexão?
É o conjunto de parâmetros da energia injetada — como harmônicos, flicker e fator de potência — que precisa permanecer dentro dos limites regulatórios para não degradar a rede a que a usina está conectada.
Quais limites a usina deve respeitar?
Os limites de harmônicos, flicker, fator de potência e demais parâmetros definidos pelo PRODIST / Procedimentos de Rede. Eles dependem da norma e da característica da conexão; confirme sempre a edição vigente e os critérios do agente.
A usina precisa fazer suporte à rede?
Depende do porte e da conexão. Quando exigido, a usina deve responder a variações de tensão e frequência segundo curvas definidas pelo agente, e o comissionamento comprova que os inversores executam essas curvas.
Referências técnicas
- PRODIST (ANEEL) — qualidade de energia e requisitos de conexão.
- IEC 61000 — compatibilidade eletromagnética.
- Procedimentos de Rede / ONS — requisitos de medição e suporte à rede, quando aplicável.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial e às exigências do agente da rede.
